Jak řemenové kladky snižují vibrace ve spojení s oběžnými koly a závažími?

V každém rotačním strojním systému jsou vibrace nepřítelem. Urychluje opotřebení, generuje hluk, snižuje účinnost a může vést ke katastrofálnímu selhání, pokud není kontrolováno. Pokud systém poháněný řemenem zahrnuje oběžné kolo – ať už ve ventilátoru, čerpadle nebo kompresoru – potenciál pro vibrace se dramaticky zvyšuje. Oběžné kolo zavádí své vlastní dynamické síly a tyto síly interagují s řemenovými kladkami, řemenem a celým hnacím systémem. Výsledkem může být složitý vzor vibrací, který je obtížné diagnostikovat a ještě těžší je odstranit. Přesto se správným designem a konstrukcí mohou řemenové kladky hrát ústřední roli při snižování vibrací, nikoli je způsobovat. Při správném spárování s oběžnými koly a vyvažovacími závažími se řemenové kladky stanou součástí vyladěného systému, který běží hladce i při vysokých rychlostech a při různém zatížení.

Otázka, jak řemenové kladky snižují vibrace ve spojení s oběžnými koly a závažím, je otázkou dynamické rovnováhy, tlumení a systémové integrace. Zahrnuje pochopení zdrojů vibrací, role každé součásti v hnacím ústrojí a inženýrské techniky, které lze použít k potlačení nežádoucích oscilací. Tento článek prozkoumá technické principy redukce vibrací v systémech oběžných kol poháněných řemenem. Budeme se zabývat zdroji vibrací, konstrukčními prvky řemenových kladek, které přispívají k hladkému provozu, úlohou vyvažovacích závaží a úvahami na úrovni systému, které zajišťují optimální výkon. Poskytneme také podrobné specifikace pro našeŘemenicez naší továrny v Zhejiang Hawen Electromechanical Co., Ltd.

Obsah

• 1. Jaké jsou zdroje vibrací v systému oběžného kola poháněného řemenem?
• 2. Jak ovlivňuje vyvážení řemenice vibrace systému?
• 3. Jakou roli hrají vyvažovací závaží při kontrole vibrací?
• 4. Jak konstrukce řemenice tlumí vibrace?
• 5. Jak jsou řemenice, oběžná kola a závaží vyladěny jako systém?
• 6. Jaké specifikace definují řemenici snižující vibrace?
• 7. Často kladené otázky (FAQ)
• 8. Závěr

1. Jaké jsou zdroje vibrací v systému oběžného kola poháněného řemenem?

Abychom pochopili, jak řemenové kladky snižují vibrace, musíme nejprve pochopit, odkud vibrace pocházejí. V systému oběžného kola poháněného řemenem mohou vibrace pocházet z několika zdrojů. Prvním je nerovnováha v rotujících součástech. Oběžné kolo, které není dokonale vyvážené, bude generovat odstředivou sílu, která se s ním otáčí a vytváří vibrace jednou za otáčku. Totéž platí pro řemenové kladky. Pokud je řemenice nevyvážená, bude generovat vlastní vibrace. Druhým zdrojem je nesouosost. Pokud řemenice a hřídel oběžného kola nejsou dokonale vyrovnány, bude řemen běžet pod úhlem a vytvářet boční síly, které způsobují vibrace. Třetím zdrojem jsou defekty řemenů. Pás s tuhým místem, hrudkou nebo nerovným spojem způsobí pravidelný náraz, když prochází přes kladky. Čtvrtým zdrojem je rezonance. Každý mechanický systém má vlastní frekvence. Pokud zdroj vibrací – jako je rychlost otáčení oběžného kola – odpovídá vlastní frekvenci, vibrace se zesílí. Pátým zdrojem jsou aerodynamické neboli hydraulické síly. Ve ventilátorech a čerpadlech generuje oběžné kolo tlakové impulsy, které mohou vyvolat vibrace v systému. Níže uvedená tabulka shrnuje tyto zdroje a jejich charakteristiky.

NaZhejiang Hawen Electromechanical Co., Ltd.Naše továrna má rozsáhlé zkušenosti s analýzou vibrací v systémech poháněných řemenem. Spolupracujeme s našimi zákazníky na identifikaci zdrojů vibrací a na výběru řemenic, které jsou navrženy tak, aby je minimalizovaly. Náš technický tým může provést analýzu vibrací a poskytnout doporučení pro optimalizaci systému.

2. Jak ovlivňuje vyvážení řemenice vibrace systému?

Vyvážení řemenice je jedním z nejdůležitějších faktorů při snižování vibrací v systému oběžného kola poháněného řemenem. Nevyvážená řemenice vytváří odstředivou sílu, která se otáčí s řemenicí. Tato síla se přenáší na hřídel, ložiska a celou konstrukci. Velikost síly je úměrná hmotnosti nevyváženosti, vzdálenosti nevyváženosti od středu otáčení a druhé mocnině rychlosti otáčení. To znamená, že při vysokých rychlostech může i malá nevyváženost vytvořit velkou sílu. Například 10gramová nevyváženost v poloměru 100 mm na řemenici otáčející se rychlostí 3 000 ot./min. vytváří sílu přibližně 10 kg. Při 6 000 ot./min generuje stejná nevyváženost sílu 40 kg. Tato síla může způsobit opotřebení ložisek, únavu hřídele a nadměrný hluk. Níže uvedená tabulka ukazuje vztah mezi nerovnováhou, rychlostí a silou.

V naší továrně vyvažujeme každou řemenici na vysoký standard. Používáme dynamické vyvažovací stroje, které měří nevyváženost ve dvou rovinách a udávají množství a umístění potřebných korekčních závaží. Naše standardní třída vyvážení je G6.3 podle ISO 1940, která je vhodná pro většinu průmyslových aplikací. Pro vysokorychlostní nebo přesné aplikace můžeme dosáhnout G2,5 nebo lepší. Tím, že zajišťujeme přesné vyvážení našich řemenových kladek, pomáháme našim zákazníkům snižovat vibrace u zdroje.

3. Jakou roli hrají vyvažovací závaží při kontrole vibrací?

Vyvažovací závaží se používají ke korekci nevyváženosti rotujících součástí. Jsou to malé hmoty, které jsou připevněny ke komponentě na určitém místě, aby vyrovnaly nerovnováhu. U řemenové kladky lze přidat vyvažovací závaží ve formě stavěcích šroubů, přivařených jazýčků nebo vyvrtaných otvorů. Klíčem je umístit závaží na správné místo a zajistit, aby bylo bezpečně připevněno. V systému oběžného kola poháněného řemenem se vyvažovací závaží používají jak na oběžném kole, tak na řemenicích. Obvykle je nejprve vyváženo oběžné kolo a poté jsou vyváženy řemenice. Vyvažovací závaží na kladkách jsou upravena tak, aby se minimalizovaly celkové vibrace systému. Je to proto, že vibrace systému jsou součtem vibrací všech součástí. Pokud je řemenice vyvážena, aby se vyrovnala zbytková nevyváženost oběžného kola, lze snížit celkové vibrace. Níže uvedená tabulka shrnuje typy vyvažovacích závaží a jejich použití.

Ve společnosti Zhejiang Hawen Electromechanical Co., Ltd. naše továrna používá techniky přesného vyvažování, aby bylo zajištěno správné vyvážení našich řemenových kladek. Můžeme také dodat kladky s předinstalovanými vyvažovacími závažími nebo s prostředky pro vyvážení na poli. Náš technický tým může pomoci s vyvážením celého systému, včetně oběžného kola a řemenic.

4. Jak konstrukce řemenice tlumí vibrace?

Kromě vyvážení může konstrukce řemenice přispět ke snížení vibrací prostřednictvím tlumení. Tlumení je rozptyl energie z vibračního systému. Snižuje amplitudu vibrací a pomáhá předcházet rezonanci. Existuje několik konstrukčních prvků, které mohou přidat tlumení řemenici. První je použití dělené kladky nebo kladky s tlumicí vrstvou. Dělená řemenice má mezi nábojem a ráfkem vrstvu pryže nebo elastomeru. Tato vrstva funguje jako tlumič, absorbuje vibrační energii a snižuje přenos vibrací z ráfku do náboje. Druhým je použití laděného hmotnostního tlumiče. Jedná se o malou hmotu, která je připevněna k řemenici pomocí pružného prvku. Hmota je naladěna tak, aby vibrovala na frekvenci, která je mimo fázi s vibrací kladky, čímž se ruší. Třetím je použití žebrovaného nebo žebrovaného provedení. Žebra nebo žebra zvětšují povrch řemenice, což může pomoci odvádět teplo a snížit vibrace. Níže uvedená tabulka shrnuje tyto tlumicí vlastnosti a jejich účinnost.

V naší továrně nabízíme řemenové kladky s různými tlumícími funkcemi, které vyhovují různým aplikacím. Náš technický tým vám může pomoci vybrat správný design pro váš konkrétní problém s vibracemi. Můžeme také na zakázku navrhnout řemenici s laděným hmotnostním tlumičem nebo design s děleným nábojem, aby vyhovoval vašim požadavkům.

5. Jak jsou řemenice, oběžná kola a závaží vyladěny jako systém?

Snížení vibrací v systému oběžného kola poháněného řemenem není jen o vyvážení jednotlivých komponent. Jde o vyladění celého systému tak, aby komponenty spolupracovaly a minimalizovaly vibrace. Tento přístup na úrovni systému je nezbytný pro dosažení co nejnižších úrovní vibrací. Proces začíná výběrem řemenic a oběžného kola. Řemenice by měly být vyváženy na vysoký standard a oběžné kolo by mělo být vyváženo na ještě vyšší standard. Dalším krokem je vyrovnání řemenic a hřídele oběžného kola. Nesouosost je hlavním zdrojem vibrací a musí být opravena před jakýmkoli pokusem o vyvážení. Dalším krokem je kontrola napnutí řemene. Příliš volný pás bude klouzat a vibrovat. Příliš napnutý řemen přetěžuje ložiska a vytváří vibrace. Správné napnutí udává výrobce řemene. Dalším krokem je přidání vyvažovacích závaží do systému podle potřeby. To se provádí spuštěním systému a měřením vibrací v různých bodech. Vyvažovací závaží se pak upravují, dokud nejsou vibrace minimalizovány. Níže uvedená tabulka shrnuje kroky ladění systému a jejich cíle.

V Hawenu poskytuje naše továrna podporu pro redukci vibrací na úrovni systému. Můžeme dodat vyvážené řemenice, pomoci s vyrovnáním a napnutím a poskytnout analýzu vibrací na místě. Naším cílem je pomoci našim zákazníkům dosáhnout co nejhladšího provozu jejich systémů oběžných kol poháněných řemenem.

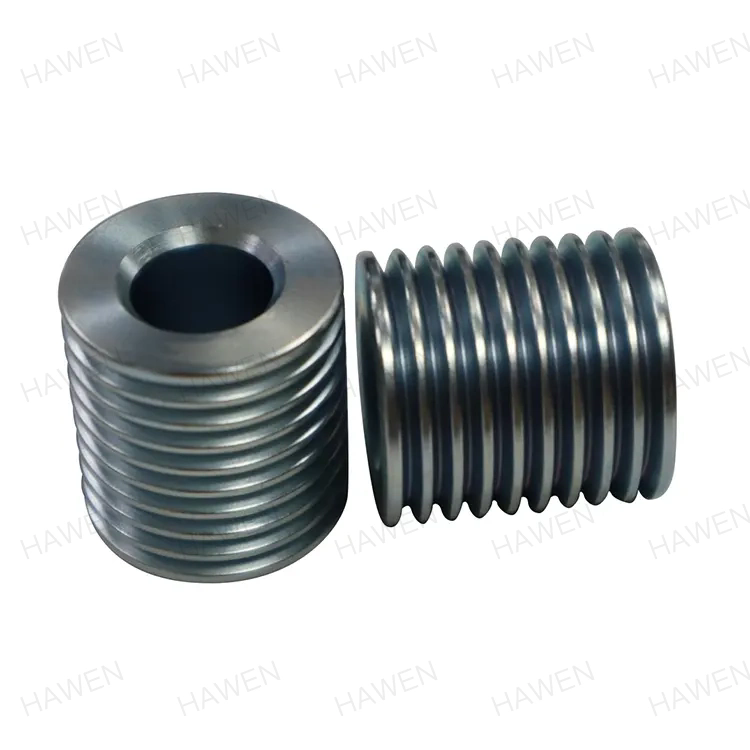

6. Jaké specifikace definují řemenici snižující vibrace?

Specifikace pro řemenici snižující vibrace zahrnují třídu vyvážení, materiál, tlumicí vlastnosti, toleranci díry a povrchovou úpravu. Níže uvedená tabulka poskytuje souhrn těchto specifikací pro naše řemenice.

V naší továrně vyrábíme řemenice, které splňují tyto a další specifikace. Můžeme přizpůsobit třídu vyvážení, materiál a tlumicí prvky tak, aby vyhovovaly vaší konkrétní aplikaci. Náš technický tým může pomoci s procesem výběru a poskytnout podrobné technické údaje pro váš projekt.

7. Často kladené otázky (FAQ)

Otázka 1: Jak nevyváženost řemenice způsobuje vibrace?

Odpověď: Nevyváženost řemenice způsobuje vibrace, protože nerovnoměrné rozložení hmoty vytváří odstředivou sílu, která se otáčí s řemenicí. Tato síla se přenáší na hřídel, ložiska a konstrukci a způsobuje vibrace při frekvenci otáčení (1x RPM). Velikost síly roste s druhou mocninou rychlosti, proto je nevyváženost problematičtější při vysokých rychlostech. Vyvážení kladky tuto sílu eliminuje a snižuje vibrace.

Otázka 2: Jakou třídu vyvážení bych měl určit pro své řemenice?

Odpověď: Stupeň vyvážení závisí na rychlosti a aplikaci. Pro obecné průmyslové aplikace s rychlostí až 3 000 ot./min je obvykle dostačující G6.3. Pro vysokorychlostní aplikace (nad 3 000 ot./min) nebo pro přesné stroje se doporučuje G2,5 nebo lepší. Naše továrna vám může poradit s vhodnou třídou vyvážení pro vaši konkrétní aplikaci.

Otázka 3: Mohu vyvážit řemenovou kladku na poli?

Odpověď: Ano, polní vyvážení je možné u velkých kladek nebo u systémů, které nelze snadno rozebrat. Vyvažování pole zahrnuje použití analyzátoru vibrací k měření vibrací a následné přidání nebo odebrání hmotnosti na konkrétních místech na řemenici. Vyžaduje specializované vybavení a odborné znalosti. Naše továrna může poskytnout služby vyvažování v terénu nebo školení pro váš tým údržby.

Otázka 4: Jak napnutí řemenu ovlivňuje vibrace?

Odpověď: Napnutí řemene má významný vliv na vibrace. Příliš volný řemen prokluzuje a způsobuje vysokofrekvenční vibrace a hluk. Příliš napnutý řemen přetěžuje ložiska a vytváří vibrace při frekvenci otáčení. Správné napnutí určuje výrobce řemene a mělo by být pravidelně kontrolováno. Pro hladký chod je nezbytné správné napnutí.

Otázka 5: Jaký je nejlepší způsob snížení vibrací v systému oběžného kola poháněného řemenem?

Odpověď: Nejlepší způsob, jak snížit vibrace, je řešit všechny potenciální zdroje. Vyvažte oběžné kolo a řemenice, vyrovnejte hřídele, nastavte správné napnutí řemenu a v případě potřeby přidejte tlumení. Přístup na systémové úrovni je efektivnější než řešení jednotlivých komponent. Naše továrna může poskytnout kompletní řešení, včetně vyvážených řemenic, vyrovnávacích nástrojů a služeb analýzy vibrací.

8. Závěr

Řemenice hrají klíčovou roli při snižování vibrací, když jsou spárovány s oběžnými koly a vyvažovacími závažími. Zajištěním přesného vyvážení řemenic, výběrem správných tlumicích prvků a vyladěním systému jako celku je možné dosáhnout plynulého a tichého chodu i při vysokých otáčkách a při různém zatížení. Klíčem je pochopit zdroje vibrací a systematicky je řešit. Ve společnosti Zhejiang Hawen Electromechanical Co., Ltd. má naše továrna odborné znalosti a vybavení pro výrobu řemenových kladek, které splňují nejnáročnější požadavky na snížení vibrací. Používáme přesné vyvážení, vysoce kvalitní materiály a pokročilé konstrukce tlumení, abychom zajistili, že naše kladky přispívají k hladkému chodu systému. Ať už navrhujete nový systém oběžného kola poháněného řemenem nebo řešíte problémy se stávajícím, můžeme vám pomoci.

Náš technický tým je k dispozici, aby vám pomohl s analýzou vibrací, výběrem řemenice a vyladěním systému. Můžeme poskytnout podrobné specifikace, vyvažovací služby a podporu na místě. Náš závazek ke kvalitě a spokojenosti zákazníků z nás udělal důvěryhodného partnera pro průmyslové pohonné systémy po celém světě.

Kontaktujte Zhejiang Hawen Electromechanical Co., Ltdprodiskutovat vaše požadavky na řemenici a zjistit, jak vám naše produkty mohou pomoci snížit vibrace ve vašich systémech oběžných kol poháněných řemenem.
