Jak může automobilová rozvodová kladka zlepšit přesnost, spolehlivost a efektivitu v moderních vozidlech

Abstraktní:AnAutomobilová rozvodová kladkaje klíčovou mechanickou součástí v převodových systémech rozvodového řemene, kde přesný záběr zubů pomáhá udržovat stabilní převodový poměr a synchronizovaný pohyb. Pro výrobce automobilů a nákupčích komponent přesnost řemenice, výběr materiálu, povrchová úprava, odolnost a konzistence výroby přímo ovlivňují spolehlivost systému. Tato příručka vysvětluje, jak fungují automobilové rozvodové řemenice, jaké specifikace jsou důležité a proč je při výběru čínského výrobce nebo dodavatele zásadní precizní výroba.

Obsah

• Co je to automobilová rozvodová kladka?
• Proč záleží na přesnosti výkonu rozvodové řemenice v automobilovém průmyslu?
• Jaké klíčové specifikace by měli kupující hodnotit?
• Jaké materiály jsou vhodné pro automobilové rozvodové kladky?
• Jak se vyrábí automobilová rozvodová kladka?
• Kde se používají automobilové rozvodové kladky?
• Proč zvolit HAWEN pro výrobu automobilových rozvodových řemenic?
• Jak by si měli kupující vybrat správnou automobilovou rozvodovou kladku?
• Často kladené otázky

Co je to automobilová rozvodová kladka?

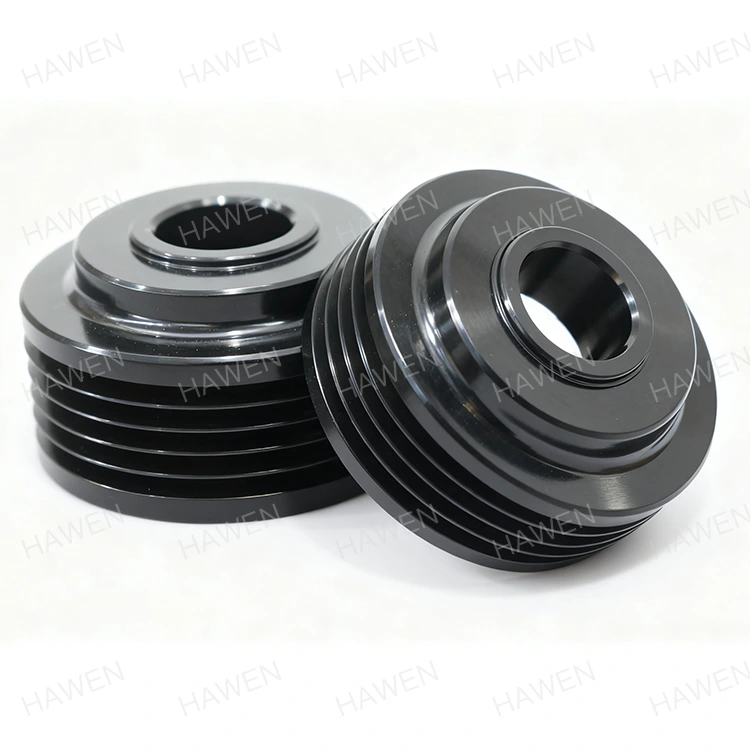

HAWENAutomobilová rozvodová kladkaje přesná mechanická součást určená pro převody ozubeným řemenem. Jeho ozubený profil zabírá s odpovídajícím rozvodovým řemenem pro přenos rotační síly při zachování konzistentního převodového poměru. Na rozdíl od systémů řemenic založených na tření pomáhá pozitivní záběr zubů minimalizovat prokluzování a podporuje synchronizovaný pohyb.

V automobilových systémech mohou být rozvodové řemenice použity v převodových uspořádáních spojených se součástmi, jako jsou generátory a další řemenem poháněné sestavy. Řemenice musí udržovat rozměrovou stabilitu při nepřetržité rotaci, vibracích, změnách teploty a mechanickém zatížení.

Automobilová rozvodová řemenice HAWEN je vyrobena z uhlíkové oceli 45# a je specifikována na přibližněΦ71 × 45,6 mm, s mechanickým opracováním a elektroforézou povrchovou úpravou. Produkt je určen pro aplikace v automobilovém průmyslu a lze jej upravit podle výkresů zákazníka.

Proč záleží na přesnosti výkonu rozvodové řemenice v automobilovém průmyslu?

Přesnost je jedním z nejdůležitějších faktorů při nákupu automobilové rozvodové řemenice, protože i malá rozměrová odchylka může ovlivnit záběr řemene, vibrace, hluk a životnost.

Například HAWEN specifikuje přesnost obrábění rozvodových řemenic pro automobily≤0,05 mmpro jeho uvedenou konfiguraci produktu. Jeho technické normy se dále zaměřují na toleranci vnitřního otvoru ≤0,03 mm, úhel profilu zubu ±0,5°, házení profilu zubu ≤0,10 mm a kolmost čela ≤0,01 mm.

Pro výrobce automobilových součástek by proto přesnost měla být hodnocena jako úplná výrobní schopnost spíše než jako specifikace jednoho rozměru.

Jaké klíčové specifikace by měli kupující hodnotit?

Při nákupu automobilové rozvodové řemenice by kupující měli zhodnotit celou technickou specifikaci a nezaměřovat se pouze na vnější rozměry.

• Materiál:Potvrďte jakost oceli nebo slitiny a zda odpovídá požadovanému mechanickému zatížení.
• Rozměry:Zkontrolujte vnější průměr, šířku, průměr otvoru, geometrii zubu a montážní konfiguraci.
• Tolerance obrábění:Zkontrolujte toleranci vrtání, házení, kolmost a přesnost profilu zubu.
• Povrchová úprava:Zvolte elektroforézu, zinkování, niklování, černění nebo jinou vhodnou úpravu podle pracovního prostředí.
• Dynamický výkon:Zvažte požadavky na vibrace, hluk, rychlost otáčení a vyvážení.
• Přizpůsobení:Ověřte, zda výrobce může pracovat z výkresů, vzorků nebo specifikací specifických pro aplikaci.
• Kontrola kvality:Zeptejte se na online kontrolu, výstupní kontrolu, sledovatelnost a konzistenci výroby.

Spolehlivý dodavatel by měl být také schopen vysvětlit, jak je každá specifikace kontrolována během obrábění a kontroly, spíše než pouze poskytnout konečný rozměrový list.

Jaké materiály jsou vhodné pro automobilové rozvodové kladky?

Výběr materiálu přímo ovlivňuje pevnost, obrobitelnost, odolnost proti opotřebení, hmotnost a dlouhodobou životnost. HAWEN používá automobilové rozvodové řemenice45# uhlíková ocel, středně uhlíková konstrukční ocel běžně používaná, když je požadována rovnováha pevnosti a obrobitelnosti.

Podle technických informací HAWEN má uhlíková ocel 45# hustotu přibližně 7,85 g/cm³, pevnost v tahu alespoň 600 MPa, mez kluzu alespoň 355 MPa, tažnost alespoň 16 % a zmenšení plochy alespoň o 40 %. Jeho mechanické vlastnosti lze také optimalizovat vhodnými procesy tepelného zpracování.

Nejlepší materiál závisí na zatížení, rychlosti otáčení, provozní teplotě, vystavení prostředí, objemu výroby a návrhu systému zákazníka.

Jak se vyrábí automobilová rozvodová kladka?

Vysoce výkonné řemenice vyžadují více než běžné soustružení nebo frézování. Výrobní proces musí kontrolovat konzistenci materiálu, geometrii zubů, přesnost vrtání, stav povrchu a výstupní kontrolu.

1. Příprava materiálu:Surovina se vybírá a kontroluje podle požadované specifikace.
2. Přesné obrábění:K vytváření kritických rozměrů se používá CNC a další vysoce přesná zařízení.
3. Zpracování profilu zubu:Zuby řemenice jsou vyráběny podle požadovaného profilu řemene a rozměrových tolerancí.
4. Povrchová úprava:Elektroforéza nebo jiné úpravy mohou zlepšit odolnost proti korozi a trvanlivost povrchu.
5. Online kontrola:Během výroby jsou sledovány kritické výrobní parametry, aby se snížily rozměrové odchylky.
6. Závěrečná kontrola:Hotové komponenty procházejí před odesláním výstupní kontrolou.

HAWEN uvádí vysoce automatizovanou výrobní platformu s několika automatizovanými výrobními linkami, online kontrolními systémy a 100% odchozí kontrolou. Její uváděná výtěžnost výroby je 99,995 %, zatímco společnost uvádí, že kritické tolerance vnitřního vrtání lze na její širší automatizované výrobní platformě udržovat na ≤0,005 mm.

Kde se používají automobilové rozvodové kladky?

Primární hodnotou rozvodové řemenice je její schopnost přenášet pohyb prostřednictvím pozitivního záběru zubů. Díky tomu je vhodný pro systémy, kde je synchronizovaný přenos důležitější než jednoduchý přenos výkonu založený na tření.

Automobilové aplikace mohou zahrnovat systémy poháněné řemenem spojené s:

• Automobilové generátory
• Automobilové převodové systémy motorů
• Sestavy řemenových převodů související s motorem
• Kompresorové systémy klimatizace
• Další přesné automobilové komponenty poháněné řemenem

Kromě automobilových aplikací lze přesné rozvodové kladky použít také v 3C testovacích zařízeních, polovodičových zařízeních, CNC strojích, tiskařských zařízeních, textilních strojích a automatizovaných výrobních systémech.

Proč zvolit HAWEN pro výrobu automobilových rozvodových řemenic?

Pro OEM a průmyslové nákupčí, výběrVýrobce automobilových rozvodových kladekby mělo zahrnovat více než jen porovnávání jednotkových cen. Technické schopnosti, výrobní kapacita, zajištění kvality, přizpůsobení a stabilita dodávek mohou mít významný vliv na celkové náklady na pořízení.

Schopnost inženýrství a přizpůsobení

HAWEN má více než 20 let zkušeností v oblasti výzkumu a vývoje a výroby rozvodových řemenic a od roku 2005 vyrábí rozvodové řemenice pro automobilový průmysl, domácí spotřebiče, AGV a další aplikace. Společnost podporuje návrhy na míru a speciální tvary na základě výkresů zákazníků a požadavků aplikací.

Automatizovaná výroba a řízení kvality

HAWEN kombinuje automatizované výrobní zařízení s online kontrolou pro zlepšení konzistence šarží. Jeho výrobní přístup se zaměřuje na kontrolu kritických rozměrů a snížení variability způsobené ručními operacemi.

Dodržování ochrany životního prostředí a kvality

Společnost uvádí, že její produkty splňují RoHS, REACH a další mezinárodní požadavky na ochranu životního prostředí. HAWEN také hlásí certifikace systému kvality ISO9001 a IATF16949, které poskytují další podporu pro řízení kvality orientované na automobilový průmysl a sledovatelnost.

Flexibilní výrobní kapacita

HAWEN uvádí celkovou měsíční kapacitu přibližně 5 milionů jednotek, s aktuálními měsíčními dodávkami kolem 3–4 milionů jednotek a flexibilní kapacitou 40 %–60 %. Taková kapacitní flexibilita může být cenná pro zákazníky, kteří přecházejí od vývoje prototypů ke stabilní hromadné výrobě.

Jak by si měli kupující vybrat správnou automobilovou rozvodovou kladku?

Praktický proces získávání zdrojů by měl propojit specifikaci řemenice se skutečným převodovým systémem. Před zadáním objednávky musí kupující potvrdit následující:

• Typ ozubeného řemene a profil zubu
• Požadovaný průměr a šířka kladky
• Průměr hřídele a konfigurace vrtání
• Požadovaný materiál a stav tepelného zpracování
• Rychlost otáčení a přenášené zatížení
• Přípustné házení a kolmost
• Požadovaná povrchová úprava a odolnost proti korozi
• Očekávané servisní prostředí
• Roční nebo měsíční objem nákupu
• Požadavky na kreslení, prototyp a hromadnou výrobu

U přizpůsobených projektů automobilových rozvodových řemenic může poskytnutí technického výkresu, specifikace řemene, provozních podmínek a očekávaného objemu výroby pomoci výrobci přesněji vyhodnotit proveditelnost a omezit zbytečné konstrukční změny.

Pro kupující hledající azakázková automobilová rozvodová kladka, HAWEN nabízí přizpůsobení na základě výkresů a aplikačně orientovanou technickou podporu.

Často kladené otázky o automobilových rozvodových kladkách

Co dělá automobilová rozvodová kladka?

Automobilová rozvodová řemenice přenáší rotační sílu prostřednictvím ozubeného záběru s rozvodovým řemenem. Tento pozitivní záběr pomáhá udržovat stabilní převodový poměr a synchronizovaný pohyb.

Jaký materiál používá HAWEN pro svou automobilovou rozvodovou kladku?

Automobilová rozvodová řemenice HAWEN uvedená na seznamu používá uhlíkovou ocel 45# a má povrchovou úpravu elektroforézou. Konkrétní materiál a úpravu lze projednat podle požadavků aplikace a výkresu.

Lze automobilovou rozvodovou řemenici přizpůsobit?

Ano. HAWEN podporuje přizpůsobení podle výkresů zákazníků a může poskytnout speciální tvarové návrhy na základě specifických požadavků průmyslového systému.

Proč je důležitá přesnost zubů řemenice?

Přesná geometrie zubů pomáhá udržovat správný záběr mezi řemenicí a rozvodovým řemenem. Špatná přesnost zubů může přispívat k vibracím, hluku, nerovnoměrnému opotřebení a nestabilnímu výkonu převodovky.

Jaké povrchové úpravy jsou k dispozici?

HAWEN používá elektroforézu pro uvedené automobilové rozvodové řemenice a uvádí, že další úpravy, včetně obecného galvanického pokovování, galvanizace a niklování, lze také upravit podle požadavků zákazníka.

Závěr

Vysoce kvalitníAutomobilová rozvodová kladkanení jen ozubené kolo; je to přesná převodová součást, která ovlivňuje synchronizaci, hlučnost, účinnost, životnost a celkovou spolehlivost systému. Pro výrobce OEM a nákupní týmy by ideální čínský výrobce nebo dodavatel měl kombinovat přesné obrábění, vhodný výběr materiálu, řízenou povrchovou úpravu, automatizovanou kontrolu, možnosti přizpůsobení a stabilní výrobní kapacitu. S více než dvěma desetiletími relevantních výrobních zkušeností a inženýrskými schopnostmi zaměřenými na aplikace poskytuje HAWEN praktickou možnost pro vývoj automobilových rozvodových řemenic a sériovou výrobu. Pokud hodnotíte nový projekt, máte výkres ke kontrole nebo potřebujete přizpůsobené řešení převodovky,kontaktujte násprodiskutovat vaše požadavky s inženýrským týmem HAWEN.
