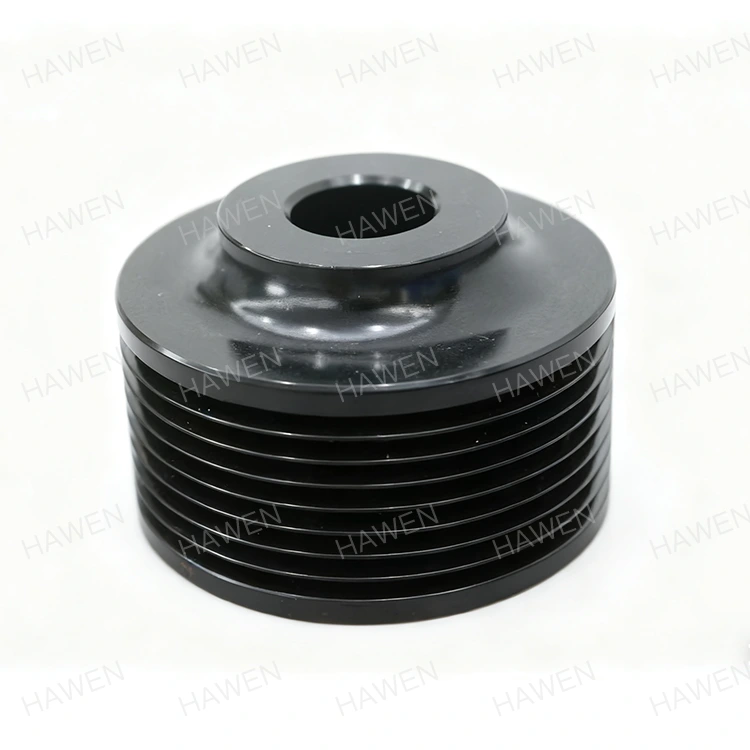

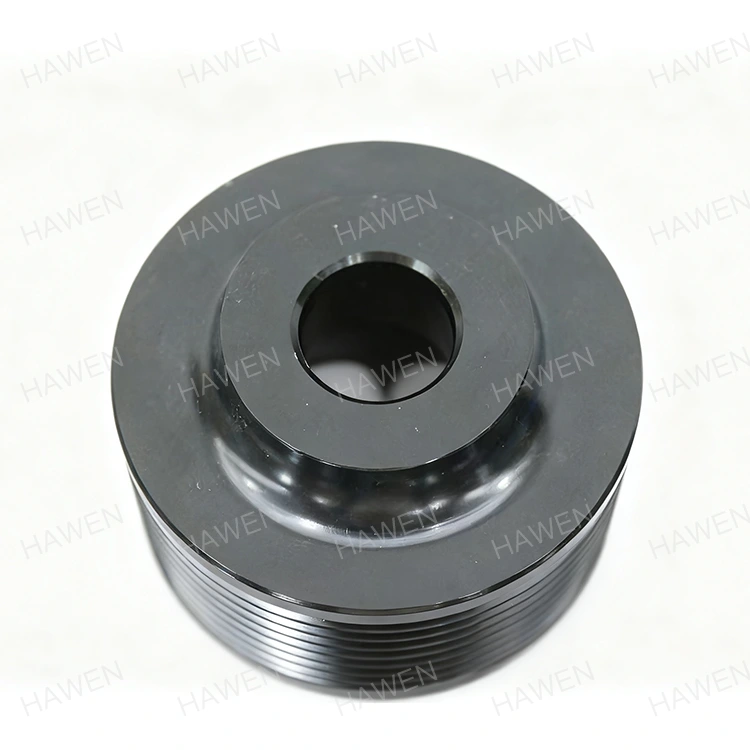

Automobilová rozvodová kladka

HAWEN Automotive rozvodová kladka je mechanická součást pro převod rozvodového řemene, která realizuje přesný přenos síly prostřednictvím záběru zubů s rozvodovými řemeny. Vyznačuje se vysokou účinností přenosu, nízkou hlučností a jednoduchou údržbou. Naše produkty jsou široce používány v automatizačních zařízeních, přesných strojích, průmyslových převodovkách a dalších oborech. Vítáme zákazníky, aby přizpůsobili produkty podle výkresů nebo navštívili naši továrnu.

Specifikace produktu

Oblasti použití produktu

HAWEN (Trilon) se již více než 20 let intenzivně zabývá strojírenským průmyslem. Od roku 2005 provádíme hloubkový výzkum a vývoj a výrobu rozvodových kladek pro motory domácích spotřebičů, rozvodových kladek pro automobily, rozvodových kladek AGV pro vysokozdvižné vozíky a různých typů rozvodových kladek. Tento produkt je přesně obroben z uhlíkové oceli 45# a naše produkty jsou široce používány v různých průmyslových odvětvích:

1. Automobilový průmysl: Rozvodové řemeny jsou široce používány v převodových systémech klíčových automobilových součástí, jako jsou automobilové motory, kompresory klimatizací a generátory. Výrobci automobilů mají přísné požadavky na účinné, spolehlivé a nízkohlučné přenosové systémy.

2. Precizní výroba: Naše produkty splňují požadavky na vysokorychlostní a vysoce přesný přenos v testovacích zařízeních 3C a v polovodičovém průmyslu a zlepšují spolehlivost zařízení.

3. Automatizace a obecné strojní zařízení: Běžně používané v CNC obráběcích strojích, tiskařských strojích, textilních zařízeních a dalších zařízeních k dosažení víceosého synchronního přenosu.

Hlavní výhody: Vysoká přesnost, vysoká energetická účinnost a silná adaptabilita na životní prostředí

● Vynikající přesnost převodu: Konstrukce záběru zubů zajišťuje žádný prokluz a konstantní převodový poměr, takže je ideální pro scénáře vyžadující přesné řízení pohybu.

● Vysoká účinnost a snadná údržba: Účinnost přenosu dosahuje více než 98 % s pozoruhodnými účinky na úsporu energie; není potřeba žádné mazání, což snižuje náklady na údržbu.

● Stabilní a spolehlivý provoz: Díky vynikajícímu tlumení a tlumení nárazů a nízké hlučnosti je vhodný do prostředí s vysokými požadavky na tichost a stabilitu.

● Silná přizpůsobivost: Podporuje přenos na dlouhé vzdálenosti a dokáže se přizpůsobit drsným pracovním podmínkám, jako je vlhkost a koroze, prostřednictvím povrchových úprav (např. zinkování, vysokofrekvenční kalení).

Zařízení pro aplikaci produktů a hlavní zákazníci

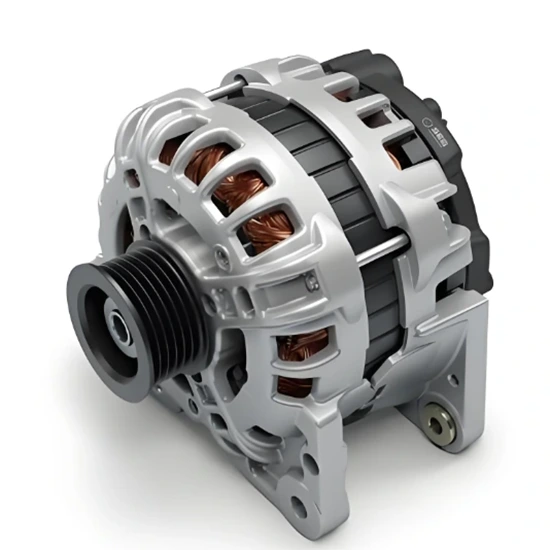

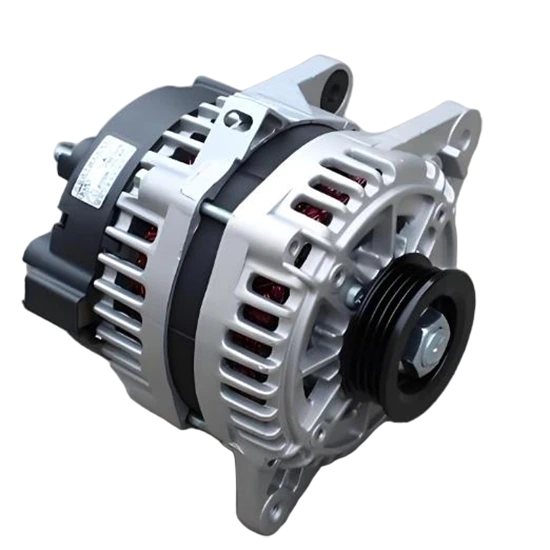

Výše uvedené produkty se používají především pro automobilové generátory, přičemž hlavním zákazníkem je FAW.

Technické parametry: Železná rozvodová kladka

Konkurenční výhoda

Inženýrské schopnosti založené na porozumění požadavkům

HAWEN spolupracuje se zákazníky v rané fázi projektu a analyzuje architekturu průmyslových systémů, provozní podmínky a cíle aplikací. Tím, že se společnost HAWEN účastní z pohledu inženýrství na systémové úrovni spíše než z pohledu jednotlivých komponent, zajišťuje, že řešení splňují požadavky na výkon a zároveň zůstávají vhodná pro dlouhodobý provoz a hromadnou výrobu.

Nadace pro výrobu založenou na automatizaci

Všechny produkty jsou postaveny na vysoce automatizované výrobní platformě. HAWEN provozuje 10 plně automatizovaných výrobních linek, podporovaných automatizovanou linkou na čištění povrchů a automatizovanou linkou na úpravu černým oxidem. Kritické obráběcí procesy jsou dokončeny pomocí vysoce přesného automatizovaného zařízení s klíčovými tolerancemi, jako je tolerance vnitřního otvoru, trvale udržované na ≤0,005 mm, což zajišťuje stabilní velkosériovou výrobu.

Stabilita procesů a online řízení kvality

Kontrola kvality začíná ve fázi získávání surovin, kde je přísně řízena konzistence materiálu. Během výroby online kontrolní systémy monitorují kritické parametry v reálném čase, což umožňuje okamžitou korekci odchylek a minimalizuje variabilitu způsobenou manuálními operacemi. Výtěžnost procesu zůstává stabilní na 99,995 %, se 100% výstupní kontrolou pro všechny produkty.

Shoda s životním prostředím integrovaná do materiálů a procesů

Shoda s životním prostředím je zakotvena jak ve výběru materiálů, tak ve výrobních procesech. Výrobky jsou vyráběny z nízkouhlíkové samořezné oceli 1215 pro snížení obsahu škodlivých látek. Povrchová úprava se provádí plně automatizovaným procesem černého oxidu, který zabraňuje ruční kontaminaci a zároveň zlepšuje odolnost proti korozi a snižuje množství odpadu. Všechny produkty splňují požadavky ROHS, REACH a další mezinárodní environmentální předpisy.

Přizpůsobení podporující aplikace na systémové úrovni

Na základě různých konfigurací průmyslových systémů zákazníků poskytuje HAWEN přizpůsobené a speciálně tvarované návrhy pro zajištění správné kompatibility systému. Včasné zapojení inženýrů snižuje pozdější konstrukční úpravy a opakované testování, což pomáhá zákazníkům zkrátit vývojové cykly a snížit celkové náklady na vývoj.

Kapacita a spolehlivost dodání

Celková měsíční kapacita HAWEN dosahuje přibližně 5 milionů jednotek. Současné měsíční dodávky se pohybují v rozmezí od 3 do 4 milionů jednotek, takže je k dispozici 40–60 % flexibilní kapacity pro rychlou reakci na růst poptávky a změny trhu. Tato kapacitní flexibilita podporuje jak škálování projektu, tak dlouhodobou stabilitu dodávek.

Reakce regionálního dodavatelského řetězce

Společnost HAWEN, která se nachází v provincii Zhejiang, klíčovém výrobním centru Číny, těží z dlouhodobé spolupráce s vyspělými místními dodavateli. Krátké dodací lhůty pro suroviny a komponenty zvyšují efektivitu dodávek a poskytují větší flexibilitu pro změny designu a poptávky.

Hodnota zákazníka orientovaná na výsledek

Prostřednictvím automatizované výroby, stabilní kvality a efektivní technické podpory pomáhá HAWEN zákazníkům dosáhnout nákladové efektivity, tichého provozu, vysoké míry kvalifikace a dodržování ekologických předpisů. Volba HAWEN znamená snížení celkových nákladů životního cyklu napříč vývojem, testováním, výrobou a poprodejním servisem.

Výběr materiálu

Uhlíková ocel 45# je vysoce kvalitní uhlíková konstrukční ocel s obsahem uhlíku přibližně 0,42 % až 0,50 %, patřící do kategorie středně uhlíkových ocelí. Jeho hustota materiálu je 7,85 g/cm³; jeho chemické složení obsahuje 0,50 %-0,80 % manganu, 0,17 %-0,37 % křemíku, s přísně kontrolovanými nečistotami, jako je fosfor a síra.

Mechanické vlastnosti a tepelné zpracování

Má vynikající komplexní mechanické vlastnosti s pevností v tahu nejméně 600 MPa, mezí kluzu nejméně 355 MPa, prodloužením nejméně 16 % a zmenšením plochy nejméně 40 %. Vzhledem ke své špatné prokalitelnosti je náchylný k praskání během kalení vodou a má průměrnou svařitelnost — předehřátí před svařováním a žíhání po svařování je nutné pro zmírnění vnitřního pnutí. Kalení a popouštění (kalení plus vysokoteplotní popouštění) při tepelném zpracování může optimalizovat jeho výkon: teplota kalení je obvykle asi 840 °C, teplota popouštění je 560-600 °C a tvrdost může dosáhnout 22-34 HRC.

Řízení procesu

Aby byla zachována provozní stabilita motorů, mají zákazníci extrémně přísný požadavek ≤0,02 mm na kolmost čela rozvodových řemenic, což klade mimořádně vysoké požadavky na zpracovatelské zařízení a stabilitu procesu. Takovýto přesný rozsah tolerance vyžaduje špičkovou přesnost obráběcího zařízení (např. CNC obráběcí stroje), vysoce kvalitní řezné nástroje a stabilní procesní podmínky (např. polohovací přípravky, potlačení vibrací); jakákoli drobná odchylka může vést k vadám kvality produktu.

Přijímáme pokročilé výrobní procesy, abychom zajistili tuto přesnost: požadavku je dosaženo pomocí vysoce přesných měřicích přístrojů (např. souřadnicový měřicí stroj (CMM), kruhovitosti, měřicí přístroj profilu), přísné kontroly procesu (např. statistického řízení procesu (SPC)) a stabilizovaného obráběcího prostředí, které zaručuje konzistenci výroby v dávkách.

Aplikační hodnota: V přesných převodových systémech tolerance vnitřního vrtání přímo ovlivňuje přesnost lícování mezi součástmi a hřídeli, což je rozhodující pro účinnost převodu, kontrolu hluku a životnost produktu – jedná se o základní technický ukazatel pro špičkovou výrobu.

Během celého výrobního procesu uplatňujeme přísnou kontrolu kvality, abychom zajistili stabilitu a trvanlivost výrobků během používání.

Matching Material Performance Matching: Přísně kontrolujte tvrdost materiálu a procesy tepelného zpracování, abyste účinně zvýšili odolnost proti opotřebení a únavovou pevnost.

Povrchová úprava - elektroforéza

Protože rozvodové řemenice jsou vyrobeny z kovových materiálů a fungují v drsném prostředí, jsou bez řádného ošetření nevyhnutelně náchylné ke korozi a korozi. Naše společnost má profesionální a zkušený základní tým výzkumu a vývoje; na základě let praktických zkušeností a opakovaných zkoušek jsme pro tento produkt vyvinuli speciální recepturu pro povrchovou úpravu a přijali plně automatické elektroforézní zařízení integrované s plně automatickým systémem sušení.

Během celého procesu nedochází k ručnímu kontaktu s produkty, což nejen zvyšuje odolnost produktů proti korozi, aby splňovaly průmyslové normy, ale také snižuje riziko kolize produktů způsobené lidským kontaktem a zajišťuje provozní stabilitu produktů.

K dispozici jsou také další procesy galvanického pokovování, jako je obecné galvanické pokovování, galvanizace a niklování, které lze plně přizpůsobit požadavkům zákazníka.

Environmentální požadavky

Všechny produkty splňují přísné požadavky na ochranu životního prostředí, pokud jde o výběr surovin a procesy povrchové úpravy, a jsou podpořeny oficiálními certifikačními zprávami ROHS a REACH.

Schopnosti výzkumu, vývoje a přizpůsobení

Náš profesionální výzkumný a vývojový a technický tým má 20 let hlubokých průmyslových zkušeností. Dokážeme plně vyhovět požadavkům zákazníků, vyřešit jejich technické problémy podle jejich specifických aplikačních scénářů a požadavků a přizpůsobit řemenice speciálního tvaru. Srdečně vítáme přizpůsobení podle poskytnutých výkresů, včetně přizpůsobených produktů s určenými surovinami a procesy povrchové úpravy. Upřímně zveme také zahraniční návštěvníky k návštěvě naší výrobní továrny.

Synergie z nové organizační struktury

Synergie, kterou přináší nová organizační struktura, umožňuje společnosti HAWEN plně naplnit očekávání zákazníků na základě hloubkové a efektivní spolupráce.

Domácí zákazníci a podíl na trhu

Navázali jsme dlouhodobá strategická partnerství s domácími zákazníky, jako jsou FAW a BYD, se stabilním kooperativním vztahem trvajícím více než deset let. Doposud naše společnost dosáhla 50% tržního podílu rozvodových řemenic na čínském trhu.
