Proč řemenové kladky s vysokou soustředností minimalizují dobu sekundárního seřízení?

V jakémkoli systému poháněném řemenem – od vysokorychlostního průmyslového ventilátoru po přesnou dopravníkovou linku – je efektivita počáteční instalace jen poloviční. Druhá polovina je to, co se stane po spuštění systému: sekundární úpravy. Jedná se o vyladění, seřízení a opětovné napnutí, které musí týmy údržby provést, aby napravily problémy s házením, vibracemi a sledováním pásu, které se projeví až při zatížení. V mnoha závodech tyto sekundární úpravy spotřebují více pracovních hodin než původní instalace a jsou primárním zdrojem neplánovaných prostojů. Hlavní příčinu většiny těchto úprav lze vysledovat zpět k jedinému, často přehlíženému parametru: soustřednostiŘemenicesami.

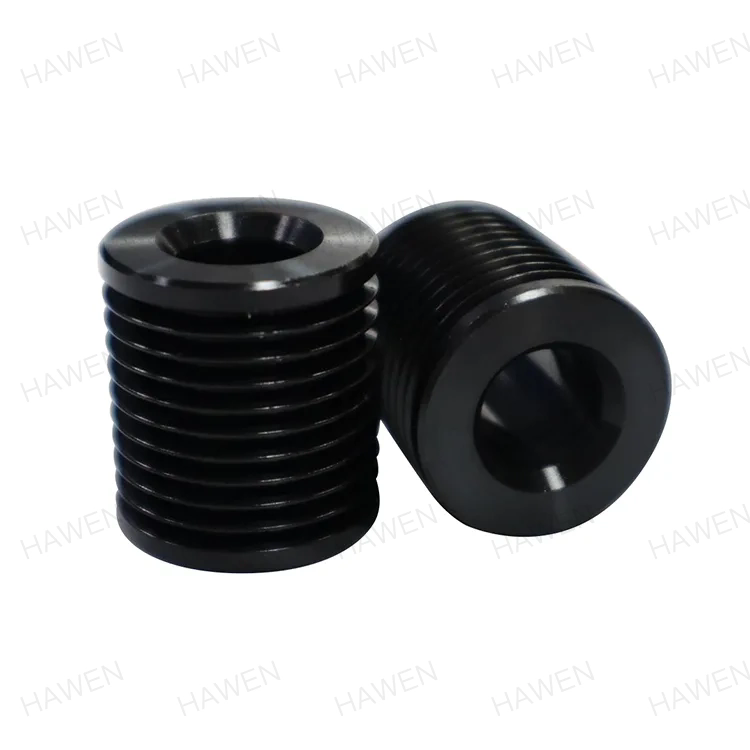

Řemenice s vysokou soustředností je taková, kde středová osa otvoru a středová osa vnějšího průměru jsou dokonale vyrovnány. Když má řemenice špatnou soustřednost, není dráha řemenu dokonale kruhová. Řemen bude kolísat v napnutí, jak se řemenice otáčí, což vede k vibracím, hluku, nerovnoměrnému opotřebení řemenu a stavu známému jako "pohyb řemenu" nebo "unášení stopy". Každý z těchto problémů spouští sekundární úpravu. Technik údržby musí znovu seřídit řemenici, znovu napnout řemen nebo dokonce předčasně vyměnit součásti. Naopak řemenová kladka s vysokou soustředností odstraňuje tyto příčiny u zdroje a poskytuje systém řemenového pohonu, který běží hladce od začátku a pokračuje tak po celou dobu své životnosti. Tento článek prozkoumá mechaniku soustřednosti, její měření, výrobní procesy, které ji dosahují, a kvantifikovatelný dopad, který má na zkrácení doby sekundárního seřízení.

Obsah

• 1. Co je to soustřednost a proč na ní záleží u řemenic?
• 2. Jak špatná soustřednost způsobuje sekundární úpravy?
• 3. Jaké výrobní procesy zajišťují vysokou soustřednost?
• 4. Jaké jsou kvantifikovatelné výhody řemenic s vysokou soustředností?
• 5. Jak měřit a ověřovat soustřednost ve výrobě?
• 6. Často kladené otázky (FAQ)
• 7. Závěr

1. Co je to soustřednost a proč na ní záleží u řemenic?

Soustřednost v kontextu řemenic je geometrický stav, kdy střed otvoru řemenice a střed jejího vnějšího průměru leží na stejné ose. Jednodušeji řečeno to znamená, že řemenice je dokonale kulatá vzhledem k jejímu montážnímu otvoru. Tento zdánlivě jednoduchý požadavek má hluboké důsledky pro výkon systému řemenového pohonu. Pokud vrtání a vnější průměr nejsou soustředné, bude se řemenice při otáčení kývat. Toto kolísání, měřené jako radiální házení, způsobuje, že se efektivní průměr řemenice neustále mění, jak se otáčí. Pás se musí neustále natahovat a povolovat, aby se přizpůsobil těmto změnám, což vytváří řadu nežádoucích účinků.

Důležitost soustřednosti lze pochopit, když uvážíme rozdíl mezi dokonale vyváženým kolem na autě a kolem mírně nevyváženým. Vyvážené kolo se otáčí hladce, bez vibrací. Nevyvážené kolo vytváří rytmické chvění, které je cítit v celém vozidle. Stejný princip platí pro řemenové kladky. Vysoce soustředná řemenice se hladce otáčí, přičemž řemen běží přesně a konzistentně. Řemenice se špatnou soustředností vytváří vibrace, které se šíří celým systémem. Tato vibrace není jen na obtíž; je zdrojem energetických ztrát, předčasného opotřebení a nutnosti sekundárních úprav. Vibrace způsobí, že se řemen bude pohybovat jinak, napětí bude kolísat a upevňovací šrouby se časem uvolní, což vše vyžaduje nápravná opatření.

NaZhejiang Hawen Electromechanical Co., Ltd.měřili jsme vztah mezi soustředností a výkonem systému ve stovkách instalací. Naše data ukazují, že řemenice s tolerancí soustřednosti +/- 0,05 mm (házení) bude generovat amplitudu vibrací, která je obvykle třikrát až čtyřikrát nižší než řemenice s tolerancí +/- 0,2 mm. Toto snížení vibrací přímo souvisí se snížením frekvence a trvání sekundárních úprav. Níže uvedená tabulka ukazuje typické úrovně vibrací spojené s různými tolerancemi soustřednosti.

Tyto údaje ukazují jasnou korelaci: vyšší soustřednost vede k nižším vibracím, což přímo snižuje potřebu sekundárních úprav. Počáteční úspory nákladů na řemenovou kladku s nižší přesností jsou téměř vždy převáženy dodatečnými náklady na údržbu vzniklými během její životnosti. V následujících částech prozkoumáme mechanismy, kterými špatná soustřednost vytváří tyto problémy, a výrobní techniky, které zajišťují vysokou soustřednost.

2. Jak špatná soustřednost způsobuje sekundární úpravy?

Abychom pochopili, proč vysoká soustřednost minimalizuje sekundární seřízení, je užitečné porozumět kaskádě problémů způsobených nesoustřednou řemenicí. Prvním a okamžitým účinkem je radiální házení. Jak se řemenice otáčí, mění se efektivní poloměr řemenice, protože střed otáčení není zarovnán se středem řemenice. To znamená, že dráha pásu není dokonalým kruhem; it is an ellipse. Řemen se musí natáhnout, aby se přizpůsobil delšímu poloměru, a uvolnit se, aby se přizpůsobil kratšímu poloměru, když se řemenice otáčí. Toto cyklické natahování a povolování způsobuje, že opasek klouže a vytváří chvění nebo „chvění“ v opasku. Toto chvění je zdrojem vibrací, které se přenášejí na poháněné zařízení a montážní konstrukci.

Toto cyklické natahování také způsobuje nerovnoměrné opotřebení pásu. Část pásu, která je opakovaně natahována, bude vystavena vyššímu tření a teplu, což vede k předčasnému praskání. Pás může také vytvořit "glazuru" na povrchu, snížit jeho koeficient tření a způsobit jeho prokluzování. Skluz generuje více tepla a urychluje proces. Dále bude ovlivněno vedení pásu. Pás má přirozeně tendenci se pohybovat ve směru působícího zatížení. Pokud řemenice není soustředná, bude řemen vystaven různým bočním zatížením, když se pohybuje kolem řemenice. To může způsobit, že se řemen bude pohybovat tam a zpět po přední straně řemenice, což vede k poškození okrajů řemene a přírub řemenice.

Nevyhnutelným výsledkem těchto problémů je sekundární úprava. Technik údržby bude muset:

• Znovu napněte pás:Pás se natáhne nerovnoměrně a může se uvolnit. Opětovné napínání je ruční proces, který vyžaduje zastavení zařízení a použití měřiče napětí. To je časově náročný úkol, zvláště u velkých zařízení.
• Znovu vyrovnejte řemenice:Vibrace a pohyb řemenu mohly způsobit vychýlení řemenic. Technik bude muset zkontrolovat a upravit vyrovnání pomocí laserového zarovnávacího nástroje nebo pravítka.
• Vyměňte pás:Pokud byl řemen poškozen nerovnoměrným opotřebením nebo sledováním, bude nutné jej vyměnit. Jedná se o významnější opravu, která zahrnuje dodatečné náklady na práci a materiál.
• Utáhněte montážní šrouby:Vibrace často způsobují uvolnění upevňovacích šroubů. Technik je bude muset utáhnout správným utahovacím momentem.
• Zkontrolujte ložiska:Vibrace z nesouosé řemenice budou přenášeny také na ložiska. Postupem času to může způsobit předčasné selhání ložiska, které vyžaduje rozsáhlejší opravu.

Každá z těchto úprav vyžaduje čas. V rušném výrobním zařízení mohou být náklady na ztrátu výroby během těchto úprav značné. Následující tabulka uvádí odhad typického času a práce potřebné pro každý druhotný úkol úpravy.

Tyto náklady se během životnosti zařízení násobí. Špatně vyrobená řemenová kladka může generovat velké množství sekundárních úprav, z nichž každá představuje přímé náklady a nepřímé náklady ve ztrátě výroby. Naproti tomu řemenová kladka s vysokou soustředností pracuje s minimálními vibracemi a vůlí řemenu, což výrazně snižuje potřebu těchto zásahů. Ve společnosti Zhejiang Hawen Electromechanical Co., Ltd. jsou naše přesně opracované řemenové řemenice navrženy tak, aby minimalizovaly tyto sekundární úpravy, což přináší nižší celkové náklady na vlastnictví a vyšší spolehlivost systému.

3. Jaké výrobní procesy zajišťují vysokou soustřednost?

Dosažení vysoké soustřednosti u řemenice není náhodné; je výsledkem promyšleného a pečlivě kontrolovaného výrobního procesu. Proces musí zajistit, že vrtání a vnější průměr jsou obrobeny z jediného stabilního nastavení, což eliminuje chyby způsobené přemístěním obrobku. Cesta k vysoké soustřednosti začíná u suroviny, typicky odlitku nebo kusu tyčového materiálu, a pokračuje řadou přesných obráběcích operací. Klíčem ke soustřednosti je držení součásti v přesném upnutí a provádění všech kritických obráběcích operací v jediném nastavení.

Prvním krokem je vytvoření referenčního povrchu, typicky vrtání, které bude primárním podkladem pro všechny následující operace. Vývrt je opracován na přesnou velikost, obvykle vrtáním, vystružováním nebo vyvrtáváním. Tento otvor musí být kulatý a rovný. Obrobek je poté bezpečně namontován na trn nebo přípravek, který přesně zapadá do otvoru. To zajišťuje, že otvor je skutečným středem pro zbytek obráběcích operací. Další operací je opracování vnějšího průměru. To se obvykle provádí pomocí CNC soustruhu, který dokáže otočit vnější průměr na přesný rozměr a s vysokým stupněm zaoblení. Klíčem k dosažení vysoké soustřednosti je to, že vrtání a vnější průměr jsou obráběny ve stejném nastavení. To eliminuje jakoukoli chybu, která by se objevila, pokud by byla součást přemístěna.

Posledním krokem je dokončovací operace, často jemné soustružení nebo broušení. Broušení může dosáhnout ještě vyššího stupně přesnosti než soustružení, přičemž je dosaženo povrchové úpravy Ra 0,8 µm nebo lepší a tolerance soustřednosti +/- 0,02 mm. Pro aplikace, kde bude řemenice běžet při vysokých rychlostech nebo při velkém zatížení, je často specifikováno broušení. Níže uvedená tabulka shrnuje typické tolerance soustřednosti dosažené různými výrobními procesy.

Ve společnosti Zhejiang Hawen Electromechanical Co., Ltd. používáme kombinaci CNC soustružení a v případě potřeby i přesné broušení, abychom dosáhli optimální soustřednosti našich řemenových kladek. Náš výrobní proces je navržen tak, aby zajistil, že každá řemenová kladka bude vyrobena se soustředností, která splňuje specifikovanou toleranci. Klíčem k tomu je použití přesných přípravků a eliminace ručního nastavování během procesu obrábění.

4. Jaké jsou kvantifikovatelné výhody řemenic s vysokou soustředností?

Výhody použití řemenových kladek s vysokou soustředností nejsou pouze kvalitativní; lze je měřit a kvantifikovat. Primárními výhodami jsou zkrácení doby sekundárního seřízení, delší životnost řemenů a ložisek a zlepšená celková účinnost systému. Každá z těchto výhod se přímo promítá do úspory nákladů a vyšší produktivity. Kvantifikovatelná zlepšení lze demonstrovat srovnáním dvou identických systémů řemenového pohonu: jednoho se standardními řemenovými řemenicemi a druhého s řemenovými řemenicemi s vysokou soustředností.

Snížená doba sekundární úpravy:Nejpřímějším přínosem je snížení frekvence sekundárních úprav. Systém řemenového pohonu využívající standardní řemenice může vyžadovat šest nebo více sekundárních seřízení za rok, z nichž každé trvá hodinu nebo déle. Systém využívající řemenové kladky s vysokou soustředností může vyžadovat pouze jedno nebo dvě seřízení za rok. Ušetřený čas může být značný, jak ukazuje tabulka níže.

Delší životnost pásu:Nerovnoměrné namáhání a vibrace způsobené špatnou soustředností dramaticky snižují životnost řemene. Řemen pracující na řemenici s vysokou soustředností může vydržet 2 až 3krát déle než řemen pracující na řemenici s nízkou soustředností. Snížení opotřebení řemene také snižuje četnost výměn řemene a s tím spojené prostoje.

Delší životnost ložisek:Vibrace generované nesouosou řemenicí se přenášejí přímo do ložisek hnaného zařízení a hnacího motoru. Tyto vibrace způsobují předčasné opotřebení a selhání ložiska. Řemenice s vysokou soustředností snižují vibrace přenášené na ložiska a prodlužují jejich životnost. Snížení počtu poruch ložisek znamená méně prostojů zařízení a nižší náklady na údržbu.

Vylepšená efektivita systému:Systém řemenového pohonu pracuje efektivněji, když jsou řemenice soustředné. Řemen není nepřetržitě napínán a povolován a energie ztracená třením a vibracemi je minimalizována. To se může promítnout do malého, ale měřitelného snížení spotřeby energie, což může časem přinést značné úspory nákladů.

Tyto kvantifikovatelné přínosy ukazují, že vyšší počáteční náklady na vysoce kvalitní řemenovou kladku s vysokou soustředností jsou více než kompenzovány úsporami na údržbě a prostojích během její životnosti. Ve společnosti Zhejiang Hawen Electromechanical Co., Ltd. poskytujeme našim zákazníkům data, která potřebují k informovanému rozhodování o výběru řemenice, a pomáháme jim tak optimalizovat jejich celkové náklady na vlastnictví.

5. Jak měřit a ověřovat soustřednost ve výrobě?

Zajištění, že řemenice splňují specifikovanou toleranci soustřednosti, vyžaduje robustní proces kontroly kvality. Měření soustřednosti se obvykle provádí pomocí úchylkoměru nebo souřadnicového měřicího stroje (CMM). Nastavení testu je relativně jednoduché, ale vyžaduje přesnost a konzistenci. Proces měření je následující:

Řemenice je namontována na přesný trn nebo na hřídel, na který bude instalována. Trn je pak umístěn mezi středy nebo do přesného V-bloku. Číselníkový úchylkoměr je namontován na stojanu a umístěn tak, aby se jeho sonda dotýkala vnějšího průměru řemenice. Řemenice se poté pomalu otáčí a je pozorován údaj na číselníku. Celková odchylka odečtu při otáčení řemenice je celkovým házením. Tato hodnota házení, která je dvojnásobkem chyby soustřednosti, se používá jako kritérium přijatelnosti.

Měření musí být provedeno v několika bodech podél čela řemenice, aby byla zajištěna konzistence. Níže uvedená tabulka uvádí kritéria přijatelnosti pro různé třídy řemenic používaných v naší továrně.

Ve společnosti Zhejiang Hawen Electromechanical Co., Ltd. používáme kombinaci průběžného měření a výstupní kontroly, abychom zajistili, že každá řemenová kladka splňuje specifikované požadavky na soustřednost. Náš systém řízení kvality je certifikován podle ISO 9001:2015 a o všech kontrolách vedeme podrobné záznamy. To zajišťuje, že naši zákazníci obdrží řemenové kladky, které splňují jejich výkonnostní očekávání a snižují potřebu sekundárních úprav.

6. Často kladené otázky (FAQ)

Otázka 1: Jaký je rozdíl mezi soustředností a házivostí u řemenic?

Odpověď: Soustřednost a házivost jsou příbuzné, ale odlišné pojmy. Soustřednost je geometrický stav, kdy dva nebo více prvků sdílí společnou osu. Na druhé straně házení je celková změna polohy prvku, když se díl otáčí kolem pevné osy. U řemenice je soustřednost chyba mezi středem otvoru a středem vnějšího průměru. Házení je celkové kolísání měřené na vnějším průměru při otáčení řemenice. Házivost je obvykle dvojnásobkem chyby soustřednosti. Řemenice s házením 0,1 mm má chybu soustřednosti +/- 0,05 mm.

Otázka 2: Jak špatná soustřednost ovlivňuje životnost řemene?

Odpověď: Špatná soustřednost způsobuje, že se řemen cyklicky natahuje a uvolňuje, jak se řemenice otáčí. To vede k nerovnoměrnému opotřebení řemenu, které se projevuje praskáním a glazováním na povrchu řemenu. Řemen také zažívá vyšší tření a teplo, což dále urychluje opotřebení. Studie ukázaly, že řemen běžící na řemenici s házením 0,2 mm může mít životnost o 40-60 % kratší než řemen běžící na řemenici s házením 0,05 mm.

Otázka 3: Mohu kompenzovat špatnou souosost řemenice úpravou napnutí řemene?

Odpověď: Ne, nastavení napnutí řemene nemůže kompenzovat špatnou soustřednost. Tension je statické nastavení, které nastavuje průměrné zatížení řemene. Chyba soustřednosti vytváří dynamické kolísání zatížení, které není ovlivněno statickým napětím. Vyšší napnutí může snížit určité kmitání řemene, ale také zvýší zatížení ložisek a může způsobit předčasné selhání řemene. Jediným efektivním řešením je použití řemenové kladky se správnou soustředností.

Otázka 4: Jaký je typický rozdíl v ceně mezi standardní a vysoce přesnou řemenicí?

Odpověď: Rozdíl v nákladech závisí na velikosti, materiálu a objemu výroby. Vysoce přesná řemenová kladka (s házivostí +/- 0,05 mm nebo lepší) obvykle stojí o 30-50 % více než standardní řemenice (+/- 0,10 mm). Zvýšené počáteční náklady jsou však často kompenzovány sníženými náklady na údržbu a delší životností řemene. Celkové náklady na vlastnictví po dobu 5 let jsou u vysoce přesné řemenové kladky často nižší.

Otázka 5: Jak mohu ověřit soustřednost řemenice, kterou jsem již zakoupil?

Odpověď: Soustřednost můžete ověřit pomocí úchylkoměru, jak je popsáno v tomto článku. Namontujte řemenici na přesný trn a umístěte ji mezi středy. Nastavte úchylkoměr tak, aby se dotýkal vnějšího průměru řemenice. Otáčejte řemenicí a sledujte celkovou odchylku odečtu. Toto je celkový náběh. Pokud celkové házení překročí očekávanou toleranci pro aplikaci, měla by být řemenice vyměněna. Mnoho výrobců, včetně Zhejiang Hawen Electromechanical Co., Ltd., poskytuje ke každé objednávce certifikát o shodě, který obsahuje naměřené hodnoty házivosti.

7. Závěr

Vztah mezi soustředností řemenice a sekundární dobou seřízení je přímý a významný. Nesoustředná řemenice vytváří radiální házení, které se projevuje vibracemi, vůlí řemenu a nerovnoměrným opotřebením řemenu. Tyto problémy nevyhnutelně vedou k cyklu sekundárních úprav: opětovné napnutí, seřízení, výměna řemene a údržba ložisek. Tyto úpravy nejsou jen na obtíž; představují značné náklady z hlediska práce, prostojů a výměny součástí.

Řemenice s vysokou soustředností řeší hlavní příčinu těchto problémů. Zajištěním dokonalého vyrovnání vrtání a vnějšího průměru eliminují zdroje vibrací a vinutí pásu. Výsledkem je systém řemenového pohonu, který běží hladce od začátku, vyžaduje minimální údržbu a poskytuje delší životnost. Ve společnosti Zhejiang Hawen Electromechanical Co., Ltd. jsme odhodláni vyrábět řemenové kladky, které splňují nejvyšší standardy soustřednosti. Naše přesné obráběcí procesy, přísná kontrola kvality a dodržování mezinárodních standardů zajišťují, že naši zákazníci obdrží řemenové kladky, které minimalizují sekundární seřízení a maximalizují spolehlivost systému.

Kontaktujte Zhejiang Hawen Electromechanical Co., Ltd.Dnes se dozvíte, jak mohou naše řemenové kladky s vysokou soustředností zlepšit vaše operace a snížit náklady na údržbu.
