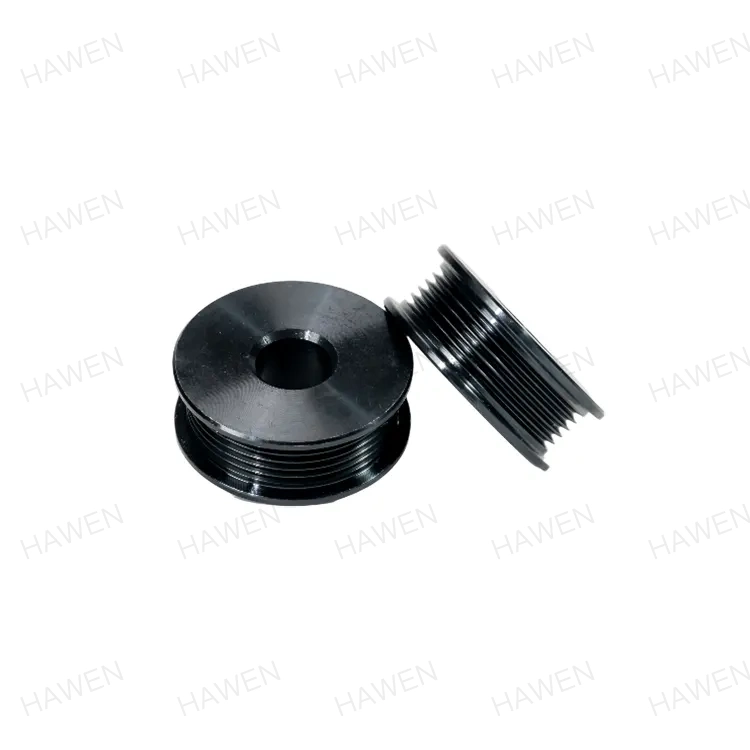

Úzká řemenice klínového řemene

Úzká klínová řemenice HAWEN je komponent mechanického převodu s jednou klínovou drážkou, který se používá hlavně pro spolupráci s klínovými řemeny pro přenos síly. Díky jednoduchému designu a nízkým nákladům je vhodný pro různé průmyslové a každodenní scénáře. Naše produkty jsou široce používány v automatizačních zařízeních, přesných strojích, průmyslových převodovkách a dalších oborech. Vítáme zákazníky, aby přizpůsobili produkty podle výkresů nebo navštívili naši továrnu.

Specifikace produktu

Název produktu

Materiál

Hrubá hmotnost (kg)

jednotka (EA)

Dimenze

Povrchová úprava

Environmentální požadavky

Požadavek na zpracování

Oblast použití

Přesnost obrábění

Zákaznická základna

Tržní podíl v Číně

Poznámky

Úzká řemenice klínového řemene

1215 automatová ocel

-

EA

Φ59,18 × 15,87

Zinkování

V souladu s mezinárodními standardy jako ROHS a REACH

Mechanické obrábění

Vzduchové kompresory, sušičky prádla a další zařízení

≤0,015 mm

Nidec

5 %

Přizpůsobitelné podle výkresů

Oblasti použití produktu

HAWEN (Trilon) se již více než 20 let intenzivně zabývá strojírenským průmyslem. Od roku 2005 naše společnost provádí hloubkový výzkum a vývoj jednodrážkových klínových řemenic a různých typů automobilových řemenových řemenic. Tento výrobek je zpracován a tvarován z automatové oceli 1215. Naše produkty pokrývají širokou škálu průmyslových odvětví:

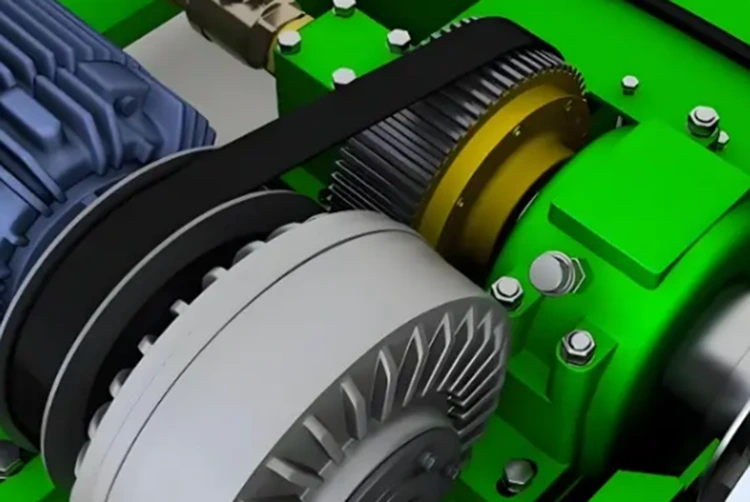

1.Zařízení, jako jsou ventilátory a vzduchové kompresory: Používají se pro nepřetržitý přenos energie v továrnách (např. ventilační systémy nebo doprava kapalin). Jeho struktura se dokáže přizpůsobit pracovním podmínkám středního výkonu, střední a nízké rychlosti.

2.Odstředivé ventilátory nebo šroubová čerpadla: Řemenové řemenice vyrobené z šedé litiny mohou zajistit stabilní přenos.

3. Precizní výroba: Standardizovaný design, přísný výběr materiálů, sofistikovaná technologie zpracování a kontrola kvality zajišťují vysokou účinnost, odolnost a zaměnitelnost při přenosu středního a vysokého výkonu, jak je vypracováno z klíčových rozměrů níže.

4. Automatizace a obecné stroje: Běžně používané ve ventilátorech, vzduchových kompresorech a dalších zařízeních; v odstředivých ventilátorech nebo šroubových čerpadlech mohou řemenice ze šedé litiny poskytovat stabilní přenosovou sílu.

5. Vysoká přesnost převodu: Síla se přenáší třením mezi řemenem a řemenicí. Kvůli mírnému možnému prokluzu klínového řemene v drážce řemenice není převodový poměr absolutně konstantní, ale obvykle může vyhovět potřebám obecných průmyslových aplikací.

6. Vysoká účinnost a snadná údržba: Účinnost přenosu může dosáhnout více než 95%. Vlastnosti: Konstrukce klínového řemene umožňuje, aby těsně přiléhal k řemenici, což snižuje energetické ztráty. Nosnost: Klínová řemenice unese určité zatížení. Stabilita: Převod klínových řemenic má dobrou stabilitu, která může snížit vibrace a nárazy během přenosu a zajistit stabilní provoz mechanického zařízení. Přizpůsobivost: Převodovka klínovým řemenem je vhodná pro různé pracovní podmínky a prostředí a může se přizpůsobit drsným pracovním podmínkám, jako je vlhkost a koroze, prostřednictvím povrchových úprav (např. zinkování, vysokofrekvenční kalení).

Zařízení pro aplikaci produktů a hlavní zákazníci

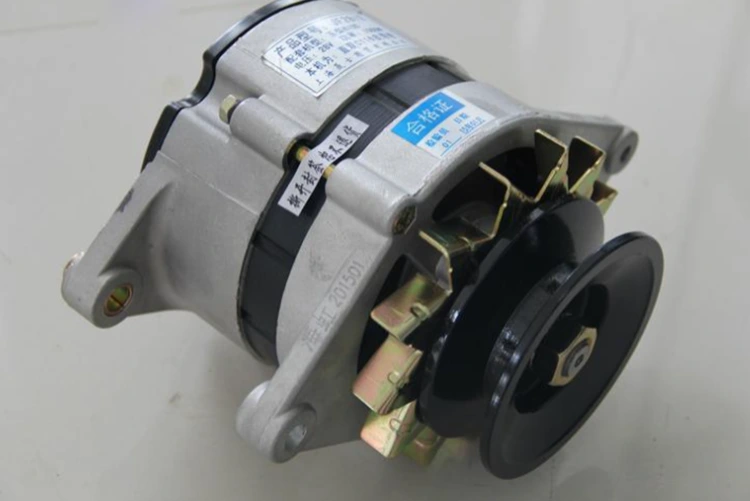

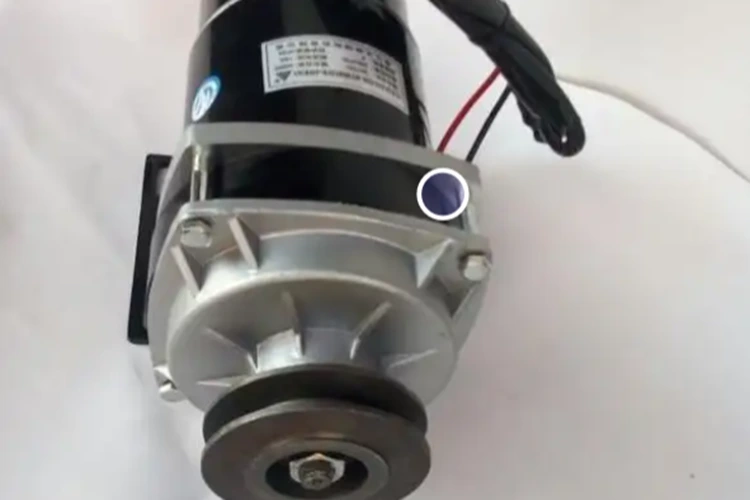

Výše uvedené produkty se používají hlavně pro vzduchové kompresory a motory vodních čerpadel, přičemž hlavními zákazníky jsou společnosti Nidec, Asco a další známé podniky.

Technické parametry: 1215 Samořezná ocelová řemenice s jednou drážkou

Hlavní kvalitativní charakteristiky	Základní technické ukazatele	Standard GB/T 13575.1-2022	Průmyslový standard	Standardní HAWEN
Stabilita vnitřního vývrtu	Tolerance vnitřního otvoru	-	≤0,026 mm	≤0,015 mm
Kompatibilita typu drážky	Úhel drážky	-	≤1°	≤0,5°
Přesnost převodovky a životnost	Výběh	-	≤0,15 mm	≤0,05 mm
Životnost	Odolnost proti korozi (test neutrálním solným sprejem)	48h	72h	96h
Šetrnost k životnímu prostředí	Omezení nebezpečných látek	-	V souladu se standardy EU	V souladu se standardy EU

Hlavní výhody

Můžeme se pochlubit silnými technickými možnostmi výzkumu a vývoje a vysoce přesným výrobním zařízením. V procesu společného navrhování budoucích produktů se zákazníky může technologie HAWEN vždy prozkoumat optimální řešení a získat uznání zákazníků. Zavádíme 100% online automatickou kontrolu kvality a dosahujeme vysoce přesné přesné výroby prostřednictvím následujících opatření:

● Kontrola zdroje: Přísně kontrolujte konzistenci surovin od fáze nákupu, abyste zajistili stabilní výkonnost materiálu.

● Přesné obrábění: Přijměte vysoce přesné zařízení pro automatizované zpracování, abyste zaručili rozměrovou přesnost produktu (např. tolerance vnitřního otvoru ≤0,015 mm).

● Monitorování celého procesu: Monitorování výrobních parametrů v reálném čase prostřednictvím online detekčního systému pro včasnou detekci a nápravu odchylek.

● Důsledné zajištění kvality: Eliminujte chyby ruční obsluhy, abyste zajistili stabilní výkon každého produktu.

● Vysoká míra kvalifikace: Míra kvalifikace výroby je kontrolována na 99,99 % a míra kvalifikace ze závodu dosahuje 100 %.

● Zlepšení efektivity: Automatizované procesy snižují manuální zásahy a snižují výrobní náklady.

Uplatňujeme přísnou kontrolu nad šetrností produktů k životnímu prostředí od výběru surovin až po výrobu a zpracování:

● Ekologické suroviny: Používejte automatovou ocel 1215 ke snížení nebezpečných látek v souladu s normami pro ekologické materiály.

● Povrchová úprava: Přijměte technologii galvanického pokovování, která nanáší vrstvu zinku na povrch kovu nebo ocelové slitiny pomocí chemických nebo elektrochemických metod, abyste jej chránili před korozí a rzí v prostředí.

● Environmentální certifikace: Všechny produkty prošly mezinárodními ekologickými certifikacemi, jako jsou ROHS a REACH, aby bylo zajištěno, že neobsahují žádné nebezpečné látky.

● Výrobní proces: Automatizované výrobní linky snižují spotřebu energie a tvorbu odpadu bez ručního kontaktu během celého procesu. Prostřednictvím plně automatického online testovacího zařízení prochází každý produkt před ex-factory úplnou kontrolou rozměrů, geometrických tolerancí a povrchových vad, aby byla zajištěna konzistence šarže.

Dlouhodobě podporujeme spolupráci se známými tuzemskými i zahraničními výrobci motorů a získali jsme rozsáhlé uznání. S 20 lety technické akumulace neustále optimalizujeme míru využití materiálu a výrobní procesy. Naše produkty prošly certifikací systému kvality ISO9001 a IATF16949, což zajišťuje plnou sledovatelnost od skladování surovin až po dodávku hotových výrobků.

● Efektivní výzkumný a vývojový tým: Rychlá rychlost odezvy, šetřící náklady na vývoj a čas; může přizpůsobit speciální tvary vhodné pro aplikace zákazníků podle jejich požadavků na průmyslový systém.

● Výrobní kapacita: Máme 120 sad vysoce přesných CNC zařízení, jednu plně automatickou výrobní linku na černění, jednu plně automatickou ultrazvukovou čisticí linku a více než 10 sad automatických testovacích zařízení. Měsíční výrobní kapacita dosahuje 300 000 kusů, při současném měsíčním objemu prodeje cca 150 000-200 000 kusů a přebytečné měsíční kapacitě 30 %-50 %.

Řídíme se konečnou poptávkou na trhu a zaměřujeme se na:✅

Zvýšení efektivity a snížení nákladů✅

Nízká hlučnost a vysoká míra kvalifikace✅

Ochrana životního prostředí

● Větší flexibilita při změnách designu

● Vysoká efektivita a rychlost v rozhodovacím procesu

● Krátká dodací lhůta na nákup surovin a různého příslušenství: Nacházíme se v provincii Zhejiang, „rodném městě výroby v Číně“, máme bohatý dodavatelský řetězec.

● Spolehlivá, vysoce účinná a kvalitní řešení společnosti HAWEN umožňují všem zákazníkům vyhnout se objížďkám – jakmile si nás vyberou, budou se zdráhat přejít k jiným dodavatelům.

● Volba HAWEN znamená snížení nákladů zákazníků na vývoj, testování, výrobní náklady a náklady na poprodejní servis.

Výběr materiálu

Ocel 1215 je ekologická automatová ocel, která neobsahuje žádné nebezpečné látky, jako je olovo, a vyznačuje se vynikající obrobitelností, díky čemuž je vhodná pro výrobu přesných mechanických dílů.

● Stabilní fyzikální vlastnosti: Hustota materiálu je stabilně udržována na 7,85 g/cm³.

● Chemické složení: Uhlík (≤0,09 %), Mangan (0,75 %-1,05 %), Fosfor (0,04 %-0,09 %) a Síra (0,26 %-0,35 %). Relativně vysoký obsah síry zlepšuje obrobitelnost při dodržení ekologických norem.

● Mechanické vlastnosti: Má vynikající rozměrovou přesnost; pevnost v tahu ve stavu válcovaném za tepla je 390-540MPa, která může dosáhnout 490-755MPa po tažení za studena, s tvrdostí 160-190HB a může být přímo zpracována bez tepelného zpracování.

● Formy dodávky: Dodává se jako kruhová ocel válcovaná za tepla, za studena tažené lesklé tyče a broušené tyče; procesem vytlačování za studena lze vytvářet různé tvary průřezu, což šetří materiálové ztráty a čas na zpracování.

● Obrobitelnost: Hladký řez a dobrý výkon při lámání třísky snižují opotřebení nástroje a zlepšují kvalitu povrchu; je zvláště vhodný pro hromadné kontinuální zpracování automatizovanými zařízeními, jako jsou automatické soustruhy a CNC soustruhy; jeho odolnost proti opotřebení nebo odolnost proti korozi lze zvýšit nauhličením povrchu nebo niklováním.

Řízení procesu

● Kontrola tolerance vnitřního otvoru: Dosažení vysoké přesnosti ±0,015 mm klade extrémně vysoké požadavky na zpracovatelské zařízení a stabilitu procesu. Takovýto přesný rozsah tolerance vyžaduje vysokou přesnost zpracovatelského zařízení (např. CNC obráběcí stroje), vysoce kvalitní řezné nástroje a stabilní procesy (např. regulace teploty, potlačení vibrací); jakákoli nepatrná odchylka může vést k problémům s kvalitou produktu. Naše společnost využívá pokročilé technologie pro záruku: Realizováno prostřednictvím vysoce přesných měřicích přístrojů (např. souřadnicový měřicí stroj (CMM), kruhovitosti, měřicí přístroj profilu), přísné kontroly procesu (např. statistického řízení procesu (SPC)) a stabilního zpracovatelského prostředí pro zajištění konzistence hromadné výroby.

● Aplikační hodnota: V přesných převodových systémech tolerance vnitřního vrtání přímo ovlivňuje přesnost lícování mezi díly a hřídeli, což souvisí s účinností převodu, kontrolou hluku a životností produktu a je základním technickým ukazatelem špičkové výroby.

● Celý výrobní proces přísně kontrolujeme, abychom zajistili stabilitu a trvanlivost výrobků během používání.

● Přizpůsobení výkonu materiálu: Přísně kontrolujte tvrdost materiálu a procesy tepelného zpracování, abyste zlepšili odolnost proti opotřebení a únavovou pevnost.

Povrchová úprava - Galvanické pokovování

Jelikož je řemenice s jednou drážkou vyrobena z kovových materiálů, drsné provozní prostředí nevyhnutelně způsobí rez nebo korozi náhradních dílů. Naše společnost má profesionální a zkušený základní tým výzkumu a vývoje. Během let praktických zkušeností a zkoušek jsme vyvinuli speciální recepturu pro povrchovou úpravu tohoto produktu a přijali plně automatické galvanické zařízení s plně automatickým systémem sušení. Tloušťka galvanizované vrstvy splňuje domácí, průmyslové a mezinárodní standardy a dosahuje povrchové úpravy na úrovni mikronů. Během procesu nedochází k ručnímu kontaktu, což zvyšuje odolnost produktů proti korozi, splňuje průmyslové standardy a snižuje riziko kolize produktu způsobené ručním kontaktem.

Poznámka: K dispozici jsou také další metody povrchové úpravy, jako je černění a niklování, které lze upravit podle požadavků zákazníka.

Environmentální požadavky

Všechny produkty splňují ekologické požadavky z hlediska materiálů a povrchové úpravy a jsou podloženy certifikačními zprávami pro ROHS a REACH.

Schopnosti výzkumu, vývoje a přizpůsobení

Náš profesionální technický tým pro výzkum a vývoj má 20 let hlubokých průmyslových zkušeností. Dokážeme vyhovět potřebám zákazníků a vyřešit jejich bolestivá místa podle jejich specifických požadavků a oblastí použití a přizpůsobit speciální tvarované řemenice. Srdečně vítáme zákazníky, kteří poskytují výkresy pro přizpůsobení, včetně přizpůsobených produktů s určenými surovinami a povrchovými úpravami, a také vítáme zahraniční zákazníky, aby navštívili naši továrnu.

Synergie z nové organizační struktury

Nová organizační struktura umožňuje společnosti HAWEN plnit očekávání zákazníků na základě efektivní spolupráce.

Domácí zákazníci a podíl na trhu

Dlouhodobě strategicky spolupracujeme s domácími zákazníky, jako jsou Sanjiang Electric, LG Tianjin a Nidec, s kooperativním vztahem trvajícím více než deset let. Až dosud naše společnost dosáhla 20% tržního podílu jednodrážkových klínových řemenic v Číně.
