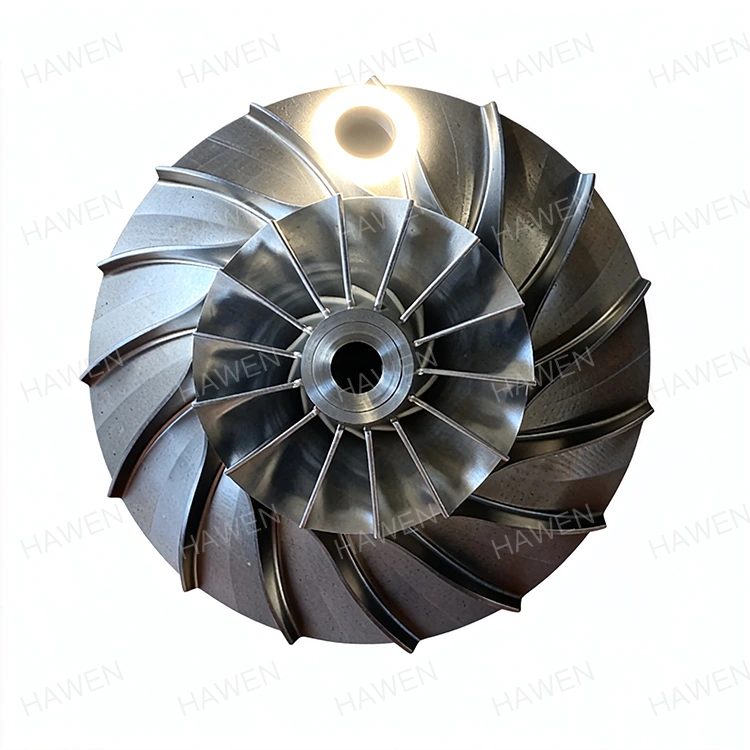

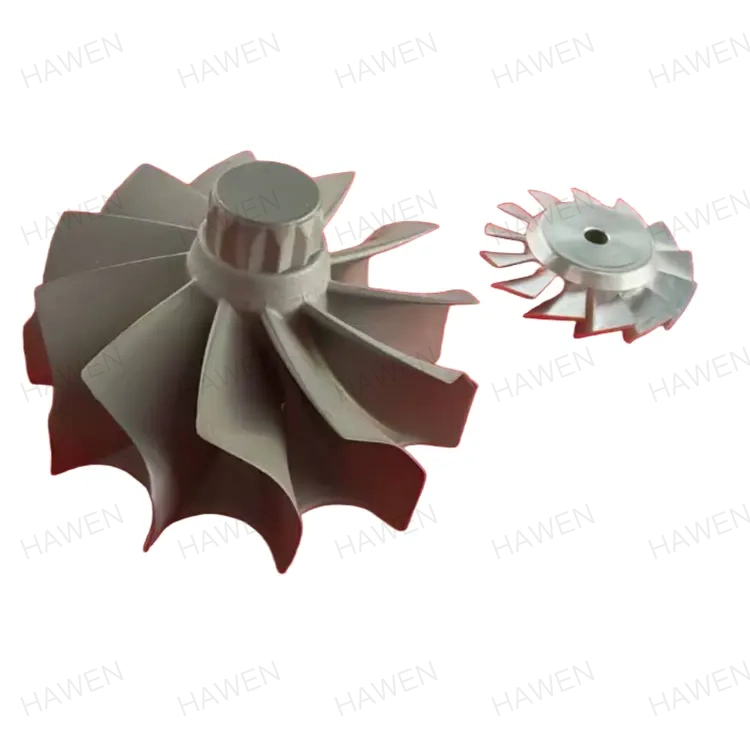

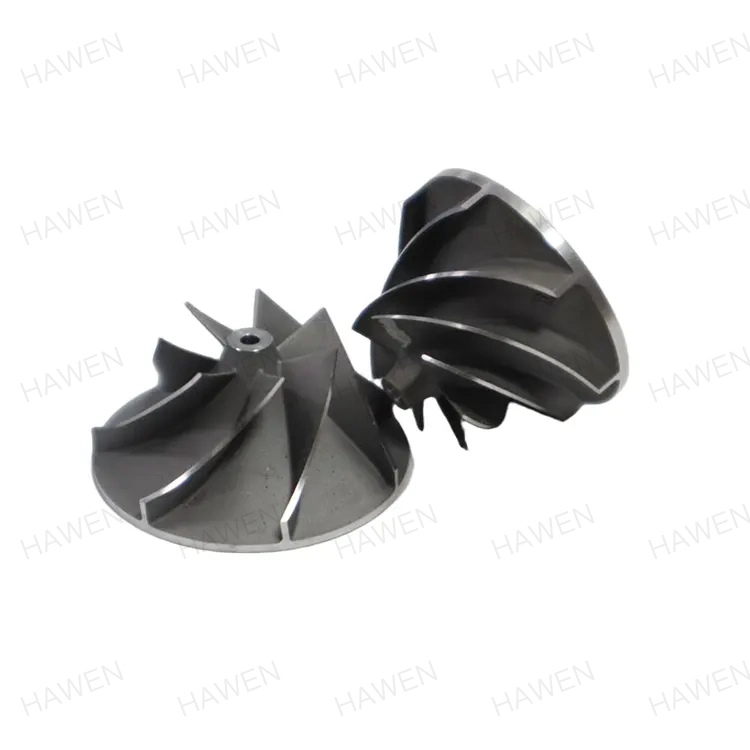

Oběžné kolo z hliníkové slitiny

Výhoda lehkého a vysoce výkonného materiálu

Oběžné kolo z hliníkové slitiny nabízí výrazné snížení hmotnosti ve srovnání s ocelovými nebo litinovými oběžnými koly, což zlepšuje účinnost čerpadla a snižuje spotřebu energie motoru.

Typické použité materiály, jako jsou hliníkové slitiny řady ADC12 nebo 70, poskytují:

Nízká hustota pro sníženou rotační setrvačnost

Dobrá tepelná vodivost pro efektivní odvod tepla

Přiměřená pevnost pro aplikace se středním tlakem

Odolnost proti korozi v mírném vodném prostředí

Výrobní výzvy a požadavky na přesnost

Rozměrová citlivost

Slitiny hliníku jsou náchylné k deformaci při obrábění kvůli nízké tuhosti a tepelné roztažnosti. Vysoce přesná oběžná kola vyžadují:

Tolerance vnitřního otvoru ≤ 0,01 mm

Kruhovitost otvoru ≤ 0,005 mm

Konzistentní geometrie lopatek pro udržení hydraulické účinnosti

Kontrola prostředí

Teplota v dílně by se měla udržovat mezi 20–25 °C

Kontrola vlhkosti je nezbytná pro zabránění oxidaci povrchu a mikrotrhlinám

Řezné kapaliny a výběr nástrojů jsou optimalizovány tak, aby se minimalizovaly deformace a napětí

Inženýrská řešení a automatizovaná výroba

Společnost HAWEN používá pokročilé CNC obrábění, automatizované měření a řízení procesů k překonání těchto výzev:

Přesné CNC frézování a soustružení zajišťuje úzké rozměrové tolerance

Plně automatizované čistící, pasivační a anodizační linky zabraňují povrchové kontaminaci

Monitorování procesu umožňuje včasné odhalení závad a minimalizuje zmetkovitost

Dynamické vyvážení zajišťuje hladký chod čerpadla při vysokých otáčkách

Technické specifikace

Aplikační scénáře

Oběžné kolo z hliníkové slitiny je široce používáno v aplikacích vyžadujících lehká, účinná a korozivzdorná oběžná kola:

Sušicí stroje a zařízení pro prádelny: Snížená hmotnost rotoru snižuje zatížení motoru

HVAC a oběhová čerpadla: Vylepšená energetická účinnost v čistých kapalinových systémech

Zavlažovací a lehká průmyslová čerpadla: Středně tlaková dodávka vody

Chemické nebo potravinářské zpracování: Neabrazivní kapaliny s nízkou viskozitou

Doporučené vizuální prvky:

Čerpací agregáty v sušičkách

Cirkulační systémy HVAC

Lehké průmyslové vodní systémy

Výkonové výhody

Lehčí než ocel nebo litina, snižuje spotřebu energie čerpadla

Vynikající tepelná vodivost zlepšuje hospodaření s teplem

Vysoká rozměrová přesnost zajišťuje stabilní průtok a nízké vibrace

Povrchově upravený hliník odolává mírné korozi a prodlužuje životnost

Kontrola kvality a certifikace

Kontrola a sledovatelnost surovin

CNC obrábění monitorováno pomocí SPC systémů

Dynamické vyvážení testováno na shodu s ISO 1940 G6.3

Povrchová úprava kontrolována na tloušťku, drsnost a kvalitu pasivace

Doporučené vizuální prvky:

CNC obráběcí linka

Výrobní linka na pasivaci a eloxování

Rozměrová kontrola s CMM

Hodnota pro zákazníky a technická podpora

Zakázkové designy pro OEM a průmyslové aplikace

Rychlé prototypování a dodávka vzorků pro testování systému

Dlouhodobá dodávka pro sériovou výrobu

Snížené provozní náklady díky lehké a vysoce přesné konstrukci

Doporučené vizuální prvky:

Inženýrský tým provádějící simulaci proudění

Tovární montážní linky

Instalace zákaznických projektů

Často kladené otázky (FAQ)

Q1: Mohou oběžná kola z hliníkové slitiny zpracovávat kapaliny s vysokou viskozitou?

A: Obecně vhodné pro kapaliny s nízkou až střední viskozitou; kapaliny s vysokou viskozitou mohou vyžadovat polootevřená nebo otevřená ocelová oběžná kola.

Q2: Jak se zabrání deformaci během výroby?

Odpověď: Prostřednictvím CNC obrábění, kontroly prostředí, optimalizovaných řezných parametrů a dynamického vyvažování.

Q3: Jsou k dispozici povrchové úpravy pro ochranu proti korozi?

A: Ano. Pasivace, eloxování a leštění lze aplikovat na základě požadavků aplikace.

Q4: Mohu si objednat na základě vlastních výkresů nebo specifikací výkonu?

Odpověď: Ano, nabízíme úplné přizpůsobení tak, aby odpovídalo požadavkům na průtok, hlavu a rychlost otáčení.

Q5: Jaká průmyslová odvětví běžně používají oběžná kola z hliníkové slitiny?

A: Prádelny, HVAC systémy, lehká průmyslová vodní čerpadla, chemické zpracování nízkoviskózních kapalin.

Shrnutí

Oběžné kolo z hliníkové slitiny poskytuje kombinaci lehké konstrukce, vysokého hydraulického výkonu a odolnosti proti korozi, díky čemuž je vhodné pro čisté kapaliny a aplikace se středním tlakem. Pokročilé obrábění a povrchové úpravy zajišťují rozměrovou přesnost, spolehlivost a prodlouženou životnost.
