Rozvodová kladka

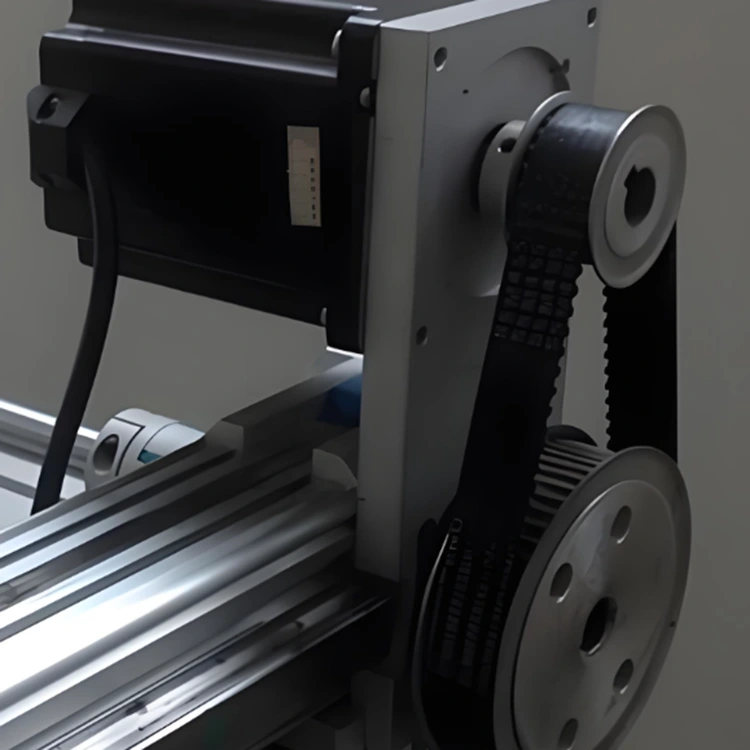

Rozvodová řemenice HAWEN je mechanická součást pro převod ozubeným řemenem, která realizuje přesný přenos síly prostřednictvím záběru zubů s ozubenými řemeny. Vyznačuje se vysokou účinností přenosu, nízkou hlučností a jednoduchou údržbou. Naše produkty jsou široce používány v automatizačních zařízeních, přesných strojích, průmyslových převodovkách a dalších oborech. Vítáme zákazníky, aby přizpůsobili produkty podle výkresů nebo navštívili naši továrnu.

Specifikace produktu

Oblasti použití produktu

HAWEN (Trilon) se již více než 20 let intenzivně zabývá strojírenským průmyslem. Od roku 2005 naše společnost provádí hloubkový výzkum a vývoj a výrobu rozvodových kladek pro motory domácích spotřebičů, rozvodových kladek pro automobily, rozvodových kladek AGV pro vysokozdvižné vozíky a různých typů rozvodových kladek. Tento produkt lze zpracovat a tvarovat z uhlíkové oceli 45#, volně obráběné oceli 1215 a hliníkových slitin řady 70. Naše produkty pokrývají širokou škálu průmyslových odvětví:

1. Nové zařízení na ochranu energie a životního prostředí: Používá se ve fotovoltaickém průmyslu pro sledovací systémy, čisticí stroje a zařízení pro dopravu modulů, zajišťující přesné polohování a vysoce účinný provoz fotovoltaických modulů.

2. Přesná výroba: Splňuje požadavky na vysokorychlostní a vysoce přesný přenos v testovacích zařízeních 3C a v polovodičovém průmyslu a zlepšuje spolehlivost zařízení.

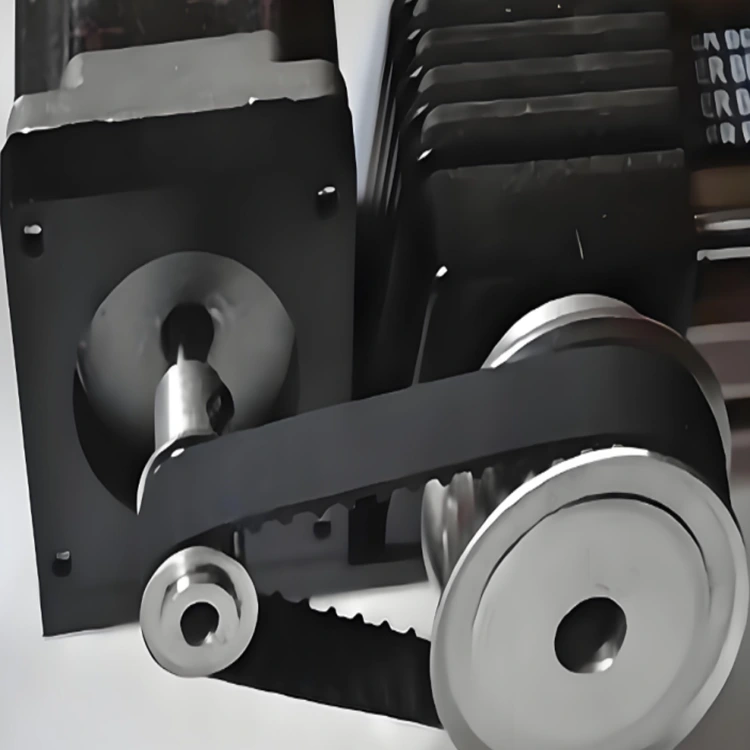

3. Automatizace a obecné strojní zařízení: Běžně používané v CNC obráběcích strojích, tiskařských strojích, textilních zařízeních atd., k realizaci víceosého synchronního přenosu.

Hlavní výhody: Vysoká přesnost, vysoká energetická účinnost a silná adaptabilita na životní prostředí

● Mimořádně vysoká přesnost převodu: Konstrukce záběru zubů zajišťuje žádný prokluz a konstantní převodový poměr, díky čemuž je vhodná pro scénáře vyžadující přesné řízení pohybu.

● Vysoká účinnost a snadná údržba: Účinnost přenosu dosahuje více než 98 % s pozoruhodnými účinky na úsporu energie; je bez mazání, což snižuje náklady na údržbu.

● Stabilní a spolehlivý provoz: Vyznačuje se vynikajícím tlumením a tlumením nárazů s nízkou hlučností, ideální pro prostředí s vysokými požadavky na tichost a stabilitu.

● Silná přizpůsobivost: Podporuje přenos na dlouhé vzdálenosti a dokáže se přizpůsobit drsným pracovním podmínkám, jako je vlhkost a koroze, prostřednictvím povrchových úprav (např. zinkování, vysokofrekvenční kalení).

Zařízení pro aplikaci produktů a hlavní zákazníci

Výše uvedené produkty se používají hlavně pro elektromotory pro automobilové převodovky a převodová zařízení tovární montážní linky, mezi hlavní zákazníky patří Nidec, Midea, Haier a další renomované podniky.

Technické parametry: Železná rozvodová kladka

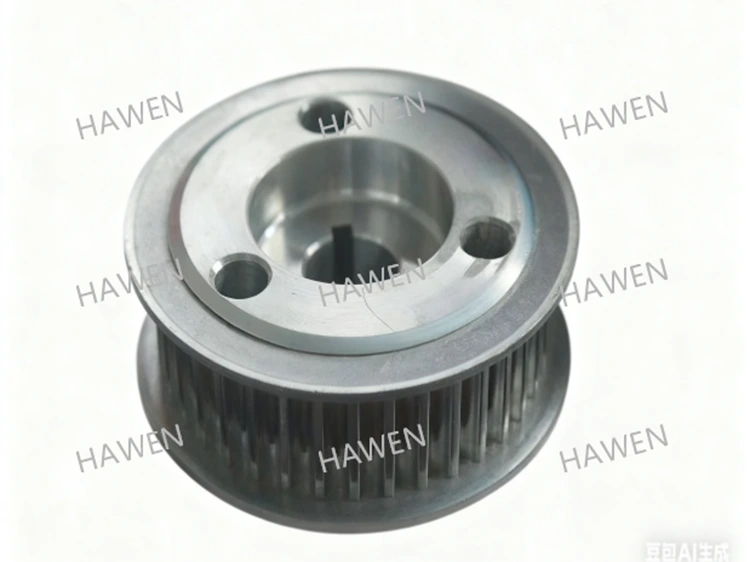

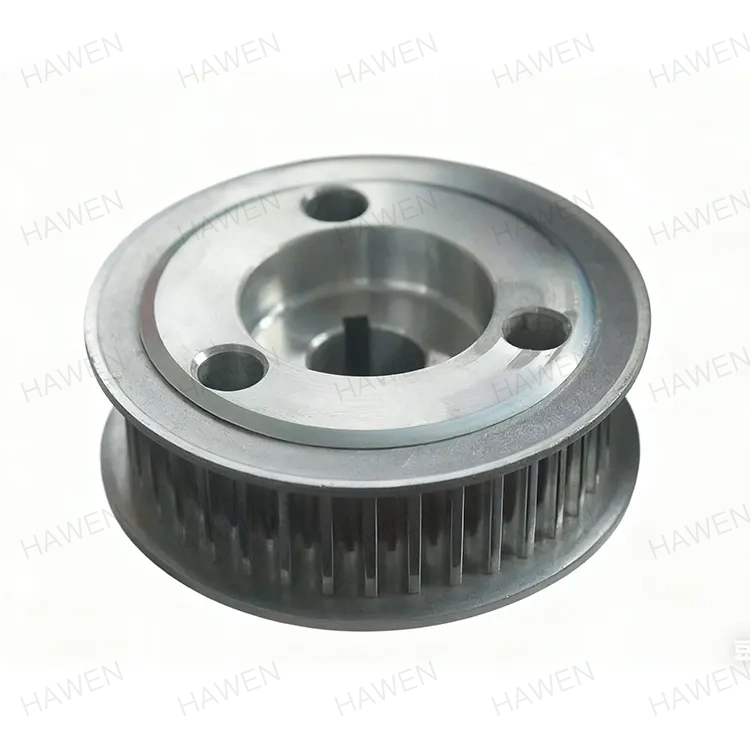

Technické parametry: Rozvodová kladka z hliníkové slitiny

Hlavní výhody

Můžeme se pochlubit silnými technickými možnostmi výzkumu a vývoje a vysoce přesným výrobním zařízením. V procesu společného navrhování budoucích produktů se zákazníky technologie HAWEN vždy zkoumají optimální řešení a získávají uznání zákazníků.

100% online automatická kontrola kvality a vysoce přesná výroba

Kontrola zdroje: Přísná kontrola konzistence surovin od fáze nákupu, aby byla zajištěna stabilní výkonnost materiálu.✅ Přesné obrábění: Přijměte vysoce přesné zařízení pro automatizované zpracování, abyste zaručili rozměrovou přesnost produktu (např. tolerance vnitřního otvoru ≤0,01 mm).✅ Monitorování celého procesu: Konzistentní sledování výrobních parametrů v reálném čase prostřednictvím online detekčního systému pro jistotu✅ pro včasnou detekci a správné nastavení odchylek. chyby ruční obsluhy, aby byl zajištěn stabilní výkon každého produktu.✅ Vysoká míra kvalifikace: Míra kvalifikace výroby je řízena na 99,99 %, se 100% mírou kvalifikace z výroby. Zlepšení efektivity: Automatizované procesy snižují ruční zásahy a snižují výrobní náklady.

Přísná kontrola životního prostředí během celého procesu

Ekologické suroviny: Použijte 45# uhlíkovou ocel ke snížení nebezpečných látek, v souladu s ekologickými materiálovými normami.✅ Povrchová úprava: Přijměte plně automatický proces černé oxidace, abyste zabránili kontaminaci z ručního kontaktu, zvýšili odolnost proti korozi a snížili tvorbu odpadu.✅ Mezinárodní ekologické certifikace: Všechny produkty prošly certifikací ROHS, REACH a dalšími mezinárodními ekologickými certifikacemi, aby se zajistilo, že nebudou generovány žádné nebezpečné látky a produkce ekologického odpadu nebude obsahovat žádné ekologické odpady. ruční kontakt v průběhu celého procesu. Prostřednictvím plně automatického online testovacího zařízení prochází každý produkt před ex-factory úplnou kontrolou rozměrů, geometrických tolerancí a povrchových vad, aby byla zajištěna konzistence šarže.

Dlouhodobě podporujeme spolupráci se známými domácími i zahraničními výrobci motorů a získali jsme rozsáhlé uznání na trhu. S 20 lety technické akumulace neustále optimalizujeme využití materiálu a výrobní procesy. Naše produkty prošly certifikací systému kvality ISO9001 a IATF16949, což zajišťuje plnou sledovatelnost od skladování surovin až po dodávku hotových výrobků.

yuqnaEfficient R&D team: Rychlá rychlost odezvy, šetřící náklady a čas zákazníků na vývoj; přizpůsobujeme speciální tvarové návrhy šité na míru požadavkům průmyslových systémů zákazníků.

Silná výrobní kapacita: Máme 120 sad vysoce přesných CNC zařízení a jednu plně automatickou černou oxidační výrobní linku s měsíční výrobní kapacitou 500 000 kusů. Současný měsíční objem prodeje je cca 300 000 – 400 000 kusů s přebytkem měsíční kapacity 40 % – 60 %.

Řídíme se konečnou poptávkou trhu a zaměřujeme se na:

Zlepšení efektivity a snížení nákladů

Nízká hlučnost a vysoká míra kvalifikace

Ochrana životního prostředí

● Větší flexibilita při změnách designu

● Vysoká efektivita a rychlost v rozhodovacím procesu

● Krátká dodací lhůta pro nákup surovin a různého příslušenství: Nacházíme se v provincii Zhejiang, „rodném městě výroby v Číně“, máme dobře zavedený a bohatý dodavatelský řetězec.

● Spolehlivá, vysoce účinná a kvalitní řešení společnosti HAWEN umožňují všem zákazníkům vyhnout se objížďkám – jakmile si nás vyberou, budou se zdráhat přejít k jiným dodavatelům.

● Volba HAWEN znamená snížení nákladů zákazníků na vývoj, testování, výrobní náklady a náklady na poprodejní servis.

Výběr materiálu

45# uhlíková ocel

45# uhlíková ocel je vysoce kvalitní uhlíková konstrukční ocel s obsahem uhlíku přibližně 0,42 % až 0,50 %, patřící do kategorie středně uhlíkových ocelí. Jeho hustota materiálu je 7,85 g/cm³; jeho chemické složení obsahuje 0,50 %-0,80 % manganu, 0,17 %-0,37 % křemíku, s přísně kontrolovanými nečistotami, jako je fosfor a síra.

Mechanické vlastnosti a tepelné zpracování: Má vynikající komplexní mechanické vlastnosti s pevností v tahu ne menší než 600 MPa, mezí kluzu ne menší než 355 MPa, tažností ne menším než 16 % a zmenšením plochy ne menší než 40 %. Vzhledem ke své špatné prokalitelnosti je náchylný k praskání během kalení vodou a má průměrnou svařitelnost – předehřátí před svařováním a žíhání po svařování je nutné ke zmírnění napětí. Kalení a popouštění (kalení plus vysokoteplotní popouštění) při tepelném zpracování může optimalizovat jeho výkon: teplota kalení je obvykle asi 840 °C, teplota popouštění je 560-600 °C a tvrdost může dosáhnout 22-34 HRC.

7075 hliníková slitina

Hliníková slitina 7075 je vysoce pevná hliníková slitina Al-Zn-Mg-Cu se zinkem jako hlavním legujícím prvkem. Jeho chemické složení zahrnuje 5,1 %-6,1 % zinku, 2,1 %-2,9 % hořčíku, 1,2 %-2,0 % mědi, stopová množství 0,18 %-0,28 % chrómu a ≤ 0,20 % titanu, s hliníkem jako matricí.

Mechanické vlastnosti: Pevnost v tahu ≥560 MPa (až 572 MPa v T6), mez kluzu ≥495 MPa, tvrdost 150 HB (zvýšená na 175-200 HB v T6) a modul pružnosti 71 GPa. Zachovává si vynikající houževnatost v prostředí s nízkou teplotou.

Obrobitelnost: Má vynikající řezný výkon a je vhodný pro CNC obrábění, ale jeho svařitelnost je špatná – místo toho se doporučuje nýtování nebo lepení. Při zpracování plastů je vyžadována kontrola parametrů, aby nedošlo k prasknutí.

Řízení procesu

Kontrola tolerance vnitřního otvoru:  Je vyžadována vysoká přesnost ±0,005 mm, což vyžaduje extrémně vysoké standardy pro zpracovatelské zařízení a stabilitu procesu. Tento přesný rozsah tolerancí klade extrémně vysoké požadavky na přesnost zpracovatelského zařízení (jako jsou CNC obráběcí stroje), kvalitu nástroje a stabilitu procesu (jako je regulace teploty a potlačení vibrací). Jakákoli nepatrná odchylka může vést k problémům s kvalitou produktu.

Naše společnost k tomu využívá pokročilé procesy:  Toho je dosahováno pomocí vysoce přesných měřicích přístrojů (jako jsou souřadnicové měřicí stroje, zkoušečky kruhovitosti a přístroje na měření profilu), přísné kontroly procesu (jako je statistická kontrola procesu SPC) a stabilního prostředí zpracování, které zajišťuje konzistenci v hromadné výrobě.

Aplikační hodnota: V přesných převodových systémech tolerance vnitřního vrtání přímo ovlivňuje přesnost lícování mezi dílem a hřídelí, což ovlivňuje účinnost převodu, kontrolu hluku a životnost produktu. Jedná se o základní technický ukazatel ve špičkové výrobě.

• Během výrobního procesu je dodržována přísná kontrola kvality, aby byla zajištěna stabilita a trvanlivost produktu během používání.

• Přizpůsobení vlastností materiálu vyžaduje přísnou kontrolu tvrdosti materiálu a procesů tepelného zpracování, aby se zlepšila odolnost proti opotřebení a únavová pevnost.

Povrchová úprava

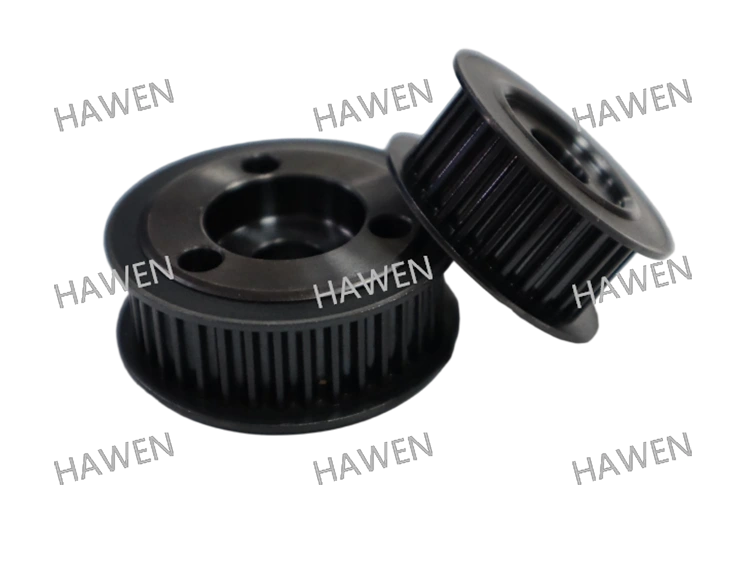

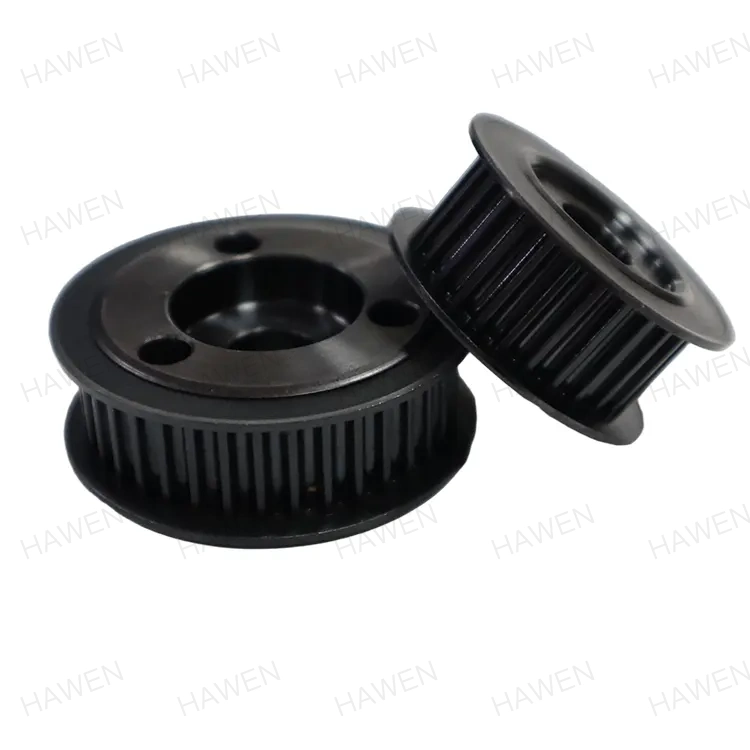

Naše společnost vyvinula plně automatickou výrobní linku na černění.

Vzhledem k tomu, že rozvodové řemenice jsou vyrobeny z kovu a používají se v drsném prostředí, je nevyhnutelná rez nebo koroze součástí.  Naše společnost má profesionální a zkušený základní tým výzkumu a vývoje. Během let praktických zkušeností a experimentování jsme pro tento produkt vyvinuli specializovanou recepturu pro povrchovou úpravu.  Využíváme plně automatické zařízení na černění povrchu a plně automatický systém sušení, který eliminuje ruční kontakt v průběhu celého procesu. To zvyšuje odolnost produktu proti korozi, splňuje průmyslové normy, snižuje riziko poškození při ruční manipulaci a kolizích a zajišťuje stabilitu produktu během používání.

Kromě toho jsou k dispozici také různé úpravy galvanického pokovování, jako je zinkování a niklování, které lze upravit podle požadavků zákazníka.

Environmentální požadavky

Všechny produkty splňují přísné ekologické požadavky z hlediska surovin a povrchových úprav a jsou podpořeny oficiálními certifikačními zprávami pro ROHS a REACH.

Schopnosti výzkumu, vývoje a přizpůsobení

Náš profesionální technický tým pro výzkum a vývoj má 20 let hlubokých průmyslových zkušeností. Dokážeme vyhovět potřebám zákazníků, vyřešit jejich technické problémy podle jejich specifických požadavků a oblastí použití a přizpůsobit speciální tvarované rozvodové řemenice. Srdečně vítáme zákazníky, aby poskytli výkresy pro přizpůsobení (včetně přizpůsobených produktů s určenými surovinami a povrchovými úpravami) a také zveme zahraniční zákazníky k návštěvě naší továrny.

Synergie z nové organizační struktury

Synergie, kterou přináší nová organizační struktura, umožňuje společnosti HAWEN plnit očekávání zákazníků na základě efektivní a prohloubené spolupráce.

Domácí zákazníci a podíl na trhu

Navázali jsme dlouhodobá strategická partnerství s domácími zákazníky, jako jsou Sanjiang Electric, LG Tianjin a Nidec, s kooperativním vztahem trvajícím více než deset let. Doposud naše společnost dosáhla 50% tržního podílu rozvodových řemenic na čínském trhu.
