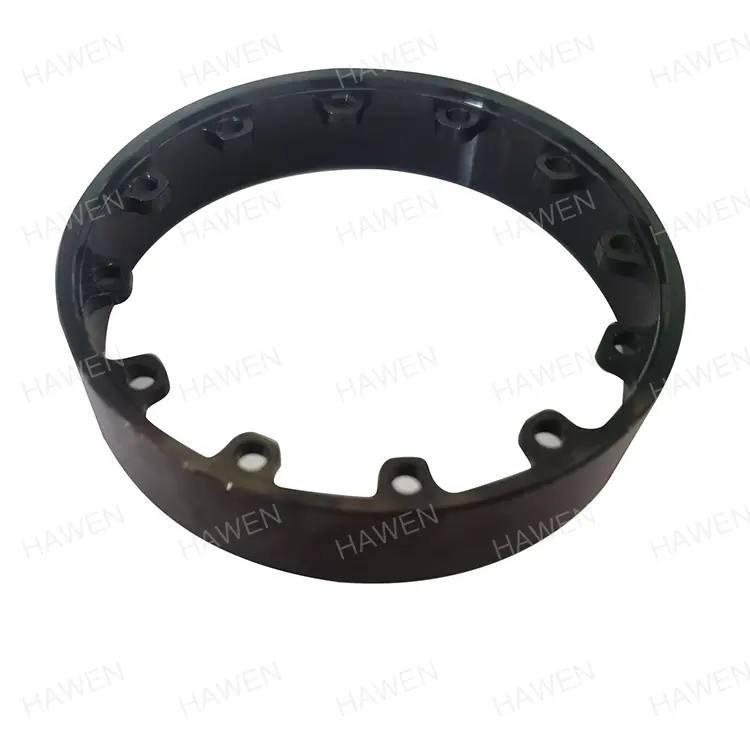

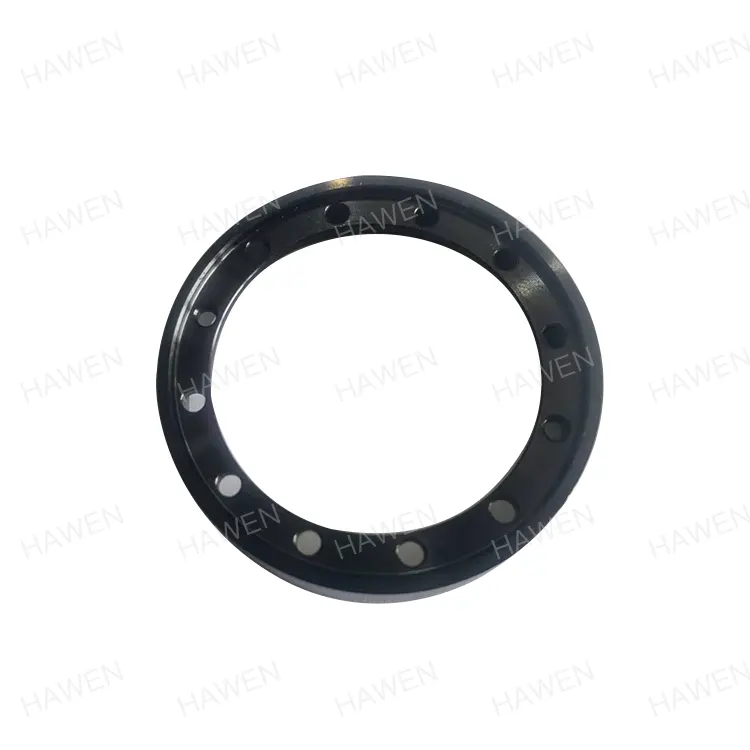

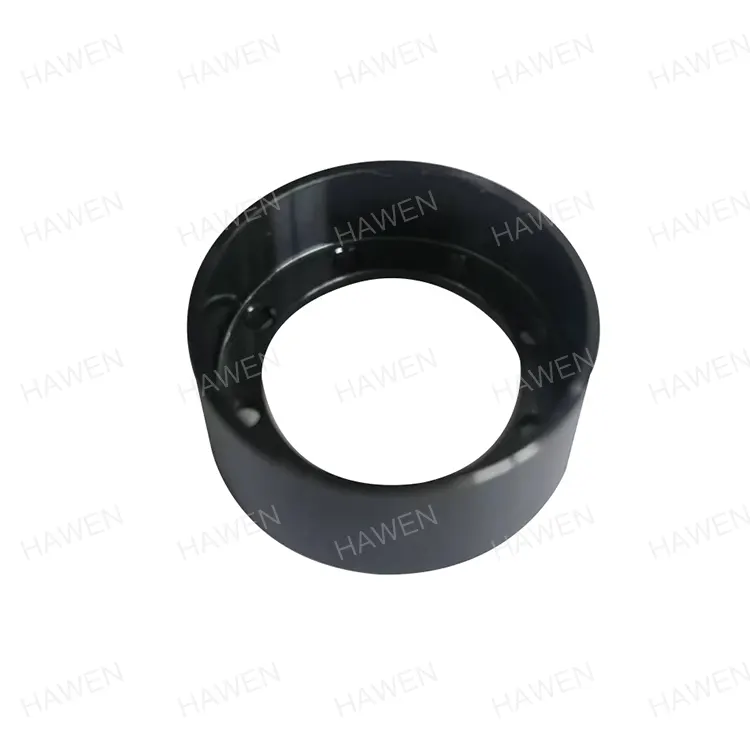

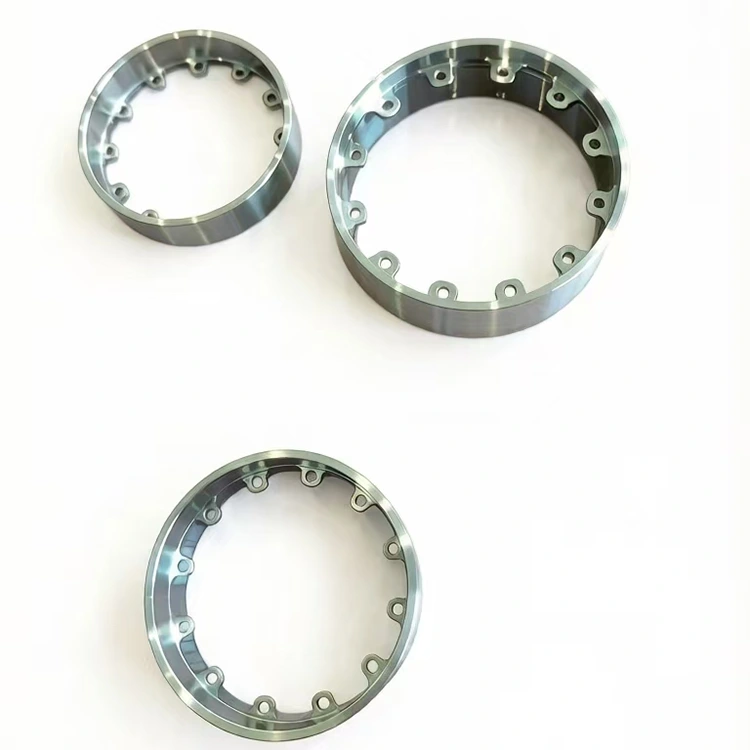

Třmen robota motoru

Robotický motorový třmen je základní základní komponentou pro servomotory, momentové a kloubové motory robotů. Ačkoli se zdá, že se jedná o mechanickou konstrukční část, ve skutečnosti plní tři základní funkce: vedení magnetického obvodu, strukturální podpora a odvod tepla a elektromagnetické stínění. Přímo určuje hustotu točivého momentu, provozní účinnost, stabilitu a životnost motorů, což z něj činí nepostradatelnou klíčovou součást pro vysoce přesné pohonné systémy pokročilých robotů.

Haven (Trilion) se již více než 20 let intenzivně zabývá strojírenským průmyslem. Od roku 2023 se zaměřuje na výzkum a vývoj a velkovýrobu Robot Motor Yoke. Díky vyspělým procesům, přísné kontrole kvality a možnostem rychlého přizpůsobení se stala vysoce kvalitním dodavatelem základního příslušenství pro robotické motory v Číně, drží 10% podíl na domácím trhu a poskytuje dlouhodobé podpůrné produkty pro mnoho předních podniků s domácími spotřebiči a roboty.

Základní parametry produktu

Propagovaný robotický motorový třmen využívá standardizované přesné obrábění a také podporuje zakázkovou výrobu na základě zákaznických výkresů a přizpůsobuje se požadavkům na instalaci a výkon různých modelů robotických motorů. Níže jsou uvedeny základní základní parametry, všechny ověřené skutečnou výrobou a zákaznickými aplikacemi:

Základní funkce a hodnota aplikace

Jako kostra magnetického obvodu a konstrukční nosič robotických motorů není Robot Motor Yoke jednoduchou kovovou armaturou. Jeho výkon přímo souvisí s celkovým provozem motoru, zahrnuje magnetické, mechanické a tepelné rozměry, aby byl zajištěn účinný a stabilní provoz motoru.

Čtyři základní funkce

Uzavřený magnetický obvod

Vytváří nízkoreluktanční cestu pro magnetická pole permanentních magnetů a kotvy, přesně omezuje distribuci magnetického toku, výrazně snižuje únik magnetického toku, zlepšuje využití magnetického pole a zabraňuje snížení výkonu a abnormálnímu zahřívání způsobenému magnetickou saturací, optimalizuje účinnost přeměny energie ze zdroje.

Strukturální podpora

Pevně ​​fixuje póly permanentních magnetů a snáší střídavé zatížení z vysokorychlostního start-stop a časté komutace, zajišťuje strukturální tuhost a geometrickou přesnost během provozu a zabraňuje deformaci součástí při vysokých rychlostech.

Odvod tepla a elektromagnetické stínění

Působí jako klíčová cesta vedení tepla k rychlému rozptýlení ztrát železa a mědi a reguluje nárůst teploty. Účinně také potlačuje rozptýlená magnetická pole, aby se zabránilo interferenci s kodéry, snímači a dalšími přesnými součástmi, čímž se zlepšuje celkový výkon EMC.

Výkonnostní kotvení

Výběr materiálu, technologie zpracování, tloušťka řezu a další parametry přímo určují hustotu točivého momentu, zvlnění točivého momentu a provozní efektivitu, což slouží jako kritický předpoklad pro vysoce přesné a rychlé ovládání robota.

Použitelné typy motorů a následné vybavení

Tento robotický motorový třmen je kompatibilní s různými hlavními motory specializovanými na roboty, které pokrývají základní moduly průmyslových robotů, kolaborativních robotů a humanoidních robotů:

Servomotory: Používají se jako třmen statoru a zadní třmen rotoru, vyvažují kompaktní velikost a vysoký točivý moment pro flexibilní pohyb s více klouby.

Bezrámové momentové motory: Prstencová struktura se integruje přímo do kloubů robota, eliminuje vnější kryty a zlepšuje hustotu točivého momentu a flexibilitu instalace.

Axiální Flux / Kotoučové motory: Přizpůsobuje se duálním zadním třmenovým strukturám pro axiální magnetické obvody s plochým designem pro moduly pohonu nohou a pasu u humanoidních robotů.

Jádrové motory: Mohou fungovat jako kryty motoru, čímž se eliminuje točivý moment ozubení pro provoz s nízkým zvlněním a vysokou odezvou v přesných robotických koncových efektorech.

Klíčové ukazatele kvality a průmyslové srovnávání

Celý výrobní proces Robot Motor Yoke řídíme podle přísných standardů, přičemž základní ukazatele přesnosti překračují obecná průmyslová měřítka a plně splňují požadavky na nákup špičkových výrobců motorů z hlediska rozměrové stability, montáže a životnosti.

Dopad na výkon: Vysoce kvalitní třmen robotického motoru může přímo zvýšit hustotu výkonu motoru o 15 %–30 %, potlačit více než 99 % rušení rozptylového magnetického pole, snížit ztráty magnetického obvodu, odolat vysokému elektromagnetickému namáhání a zajistit dlouhodobě stabilní provoz robota.

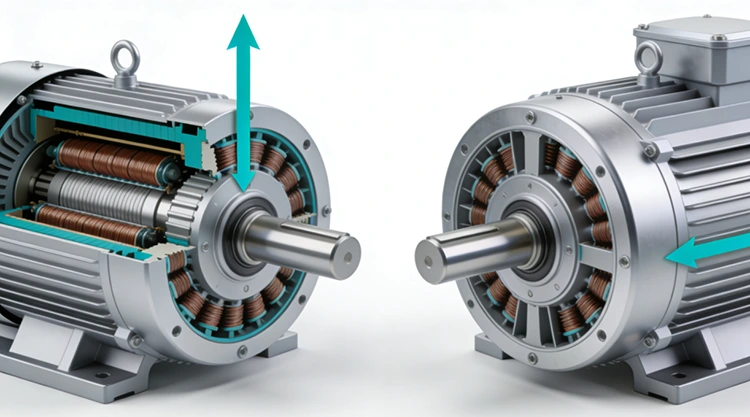

Průřezy s axiálním tokem (vlevo) vs. radiálním tokem (vpravo).

Výběr materiálu a řízení procesu

Speciální materiál: 45# Vysoce kvalitní uhlíková konstrukční ocel

Robot Motor Yoke používá národní standardní 45# středně uhlíkovou ocel s přísně prověřenými vlastnostmi přizpůsobenými pracovním podmínkám motoru robota:

● Obsah uhlíku: 0,42 %–0,50 %; hustota: 7,85 g/cm³; mangan: 0,50 %–0,80 %; křemík: 0,17 %–0,37 %; nízký obsah fosforu a síry.

● Vynikající komplexní mechanické vlastnosti: pevnost v tahu ≥ 600 MPa, mez kluzu ≥ 355 MPa, tažnost ≥ 16 %; tvrdost HRC32–36 po kalení a popouštění.

● Optimalizováno speciálním tepelným zpracováním, vyvážením pevnosti a houževnatosti s vynikající odolností proti únavě pro dlouhodobý vysokofrekvenční provoz motoru.

Přesné obrábění a řízení procesu

Plně uzavřený řídicí systém zajišťuje vysokou přesnost a konzistenci šarží:

● Tolerance vnitřního otvoru řízena na ±0,005 mm; vybaveno souřadnicovým měřicím strojem, testerem kruhovitosti, monitorem obrysů a statistickým řízením procesu SPC.

● Přísně kontrolované zpracovatelské prostředí pro snížení teplotních výkyvů a vibrací; vysoce přesné CNC stroje a speciální nástroje zajišťují rozměrovou shodu.

● Kompletní vstupní kontrola materiálu, monitorování tepelného zpracování v reálném čase a 100% kontrola hotových výrobků, aby se zabránilo vstupu nevyhovujících výrobků na trh.

Povrchová úprava: Plně automatické černění

Používá vlastnoručně vyvinuté složení černého oxidu a plně automatickou výrobní linku bez ručního kontaktu, aby se zabránilo poškození a kontaminaci:

● Integrovaný automatický proces černění a sušení zlepšuje odolnost proti korozi a rezivění podle průmyslových standardů.

● Podporuje přizpůsobené povrchové úpravy včetně galvanického pokovování, galvanizace a niklování pro speciální aplikace.

Hlavní podnikové výhody

S více než 20 lety zkušeností s výrobou strojů Haven vybudoval kompletní systém od výzkumu a vývoje, výroby a kontroly kvality až po poprodejní servis, čímž vytváří diferencovanou konkurenceschopnost ve výrobě robotických motorových třmenů a efektivně řeší problémy zákazníků při zadávání zakázek, přizpůsobení a hromadné výrobě.

Dostatečná kapacita a stabilní dodávka

● 120 vysoce přesných CNC strojů, 1 plně automatická čisticí linka, 25 profesionálních techniků.

● Měsíční kapacita: 30 000 jednotek; aktuální měsíční prodej: 10 000–20 000 jednotek, zbývá 40 %–50 % kapacity pro hromadné a urgentní objednávky.

● Spolehlivý dodavatelský řetězec v Zhejiang zajišťuje krátké dodací lhůty surovin a stabilní dodávky pro kontinuální výrobu ve velkém měřítku.

Plně automatizovaná kontrola kvality a téměř nulové vady

● 25 automatických kontrolních zařízení pro celorozměrové testování od vstupních materiálů až po hotové výrobky.

● 100% online kontrola kvality; míra průchodnosti výroby 99,99 %, míra průchodnosti továrnou 100 %.

● Certifikováno podle ISO9001 a IATF16949; plná sledovatelnost výroby s vynikající konzistencí a spolehlivostí.

Profesionální technická podpora a silné přizpůsobení

● Specializovaný technický tým specializující se na optimalizaci a návrh procesu třmenu.

● Rychlá reakce na přizpůsobení: výroba na základě výkresů, specifikované materiály a povrchové úpravy.

● Komplexní podpora od konzultací návrhu, optimalizace procesů a malosériové zkušební výroby až po sériovou výrobu, zkracující vývojové cykly a snižování nákladů.

Shoda s životním prostředím a kontrola nákladů

● Plná shoda s EU ROHS a REACH s kompletními certifikačními zprávami.

● Automatizovaná výroba omezuje ruční zásahy a zlepšuje využití materiálu, kontroluje náklady a zároveň dosahuje nízké spotřeby energie a nízkých emisí odpadu, vyvažuje environmentální výkonnost a nákladovou efektivitu.

Kooperativní klienti a modely partnerství

Náš Robot Motor Yoke dlouhodobě poskytuje předním domácím a mezinárodním podnikům včetně Samsung, Haier a Nidec stabilní strategickou spolupráci po více než deset let. Kvalita produktů a služby jsou vysoce uznávány s vysokou mírou zpětného odkupu.

Podporujeme několik modelů spolupráce:

● Hromadné pořizování standardizovaných produktů

● Zakázková výroba na základě zákaznických výkresů

● Vzorová výroba pro speciální specifikace

Vítáme zákazníky po celém světě, aby navštívili naši továrnu za účelem kontroly a obchodní spolupráce. Spoléháme se na náš vyspělý výrobní systém a technickou sílu a pomáháme zákazníkům snižovat náklady na vývoj, testování, výrobu a poprodejní služby, abychom dosáhli dlouhodobých oboustranně výhodných výsledků.
