Strukturální forma a logika návrhu

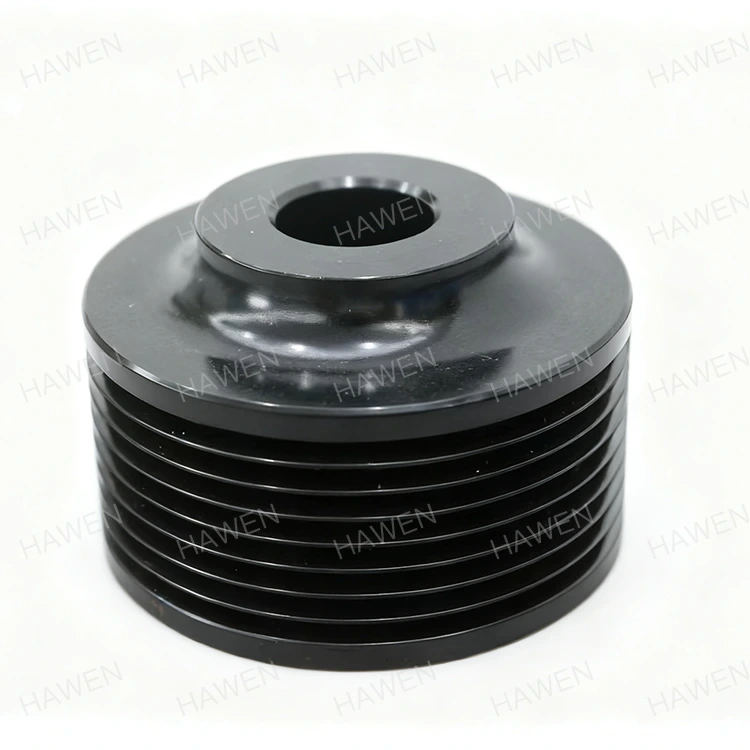

Řemenice WebType využívá integrovanou strukturu pásu, která spojuje ráfek a náboj prostřednictvím souvislého plátovitého pásu. Ve srovnání s paprskovými konstrukcemi tato konstrukce snižuje strukturální diskontinuity a vytváří spojitější nosnou dráhu, když je řemenice vystavena radiálnímu a torznímu zatížení. Je vhodný pro převodové systémy, které vyžadují vysokou tuhost a strukturální stabilitu.

Tloušťka žebra, ráfek a náboj jsou obvykle integrálně vytvořeny nebo sestaveny s vysokou přesností, což poskytuje vyšší celkovou tuhost než konstrukce s otevřeným rámem. To účinně kontroluje deformaci při střední až vysoké rychlosti provozu.

Praktický dopad struktury na výkon

Uzavřená struktura pásu Web Type Kladky poskytuje lepší dynamickou stabilitu během provozu. Kontinuální nosná konstrukce snižuje riziko lokalizovaných vibrací, což je příznivější pro dlouhodobý výkon ložisek a řemenů. Integrální struktura zároveň pomáhá udržovat geometrickou přesnost drážek řemenu a snižuje tak pravděpodobnost nerovnoměrného opotřebení řemene.

Při přenosu výkonu tato konstrukce dobře snáší kolísání točivého momentu, takže je vhodná pro průmyslová zařízení, která pracují nepřetržitě po dlouhou dobu.

Konfigurace materiálu a výrobní procesy

Řemenice typu Web obvykle podstupují dynamické vyvažování během výroby, aby byly splněny požadavky na stabilitu při středních až vysokých rychlostech.

Analýza spolehlivosti a životnosti

Díky souvislé struktuře pásu jsou kladky typu Web méně náchylné ke koncentraci napětí při opakovaném zatížení. Ve srovnání s lehkými konstrukcemi se lépe hodí pro vysoké zatížení a dlouhodobé provozní podmínky. Vykazují stabilní strukturální odolnost zejména v systémech s nízkou frekvencí start-stop, ale dlouhými dobami jednoho chodu.

Typické aplikační scénáře

Řemenice typu Web se běžně používají v následujících prostředích:

Průmyslové ventilátory a systémy vodních čerpadel

Hlavní pohonné jednotky obráběcího stroje

Redukce a výstupní výkon končí

Zařízení pro nepřetržitý provoz v hornictví a hutnictví

Často jsou vybírány pro aplikace, které vyžadují stabilní provoz, vysokou tuhost a dlouhou životnost.

Doporučení pro výběr a přizpůsobení

Při výběru řemenice typu pásu je třeba vzít v úvahu faktory, jako je typ řemene, rozsah otáček, úroveň zatížení a způsob připojení hřídele. Možnosti přizpůsobení zahrnují vnější průměr, typ drážky, tloušťku stojiny a konfiguraci otvorů hřídele, přičemž všechny lze upravit tak, aby splňovaly specifické požadavky aplikace.
